BHD

40型 50型 63型 70型 80型 90型 100型 125型 150型

伝動能力表展開図

ベアリング・オイルシール型番詳細

図面

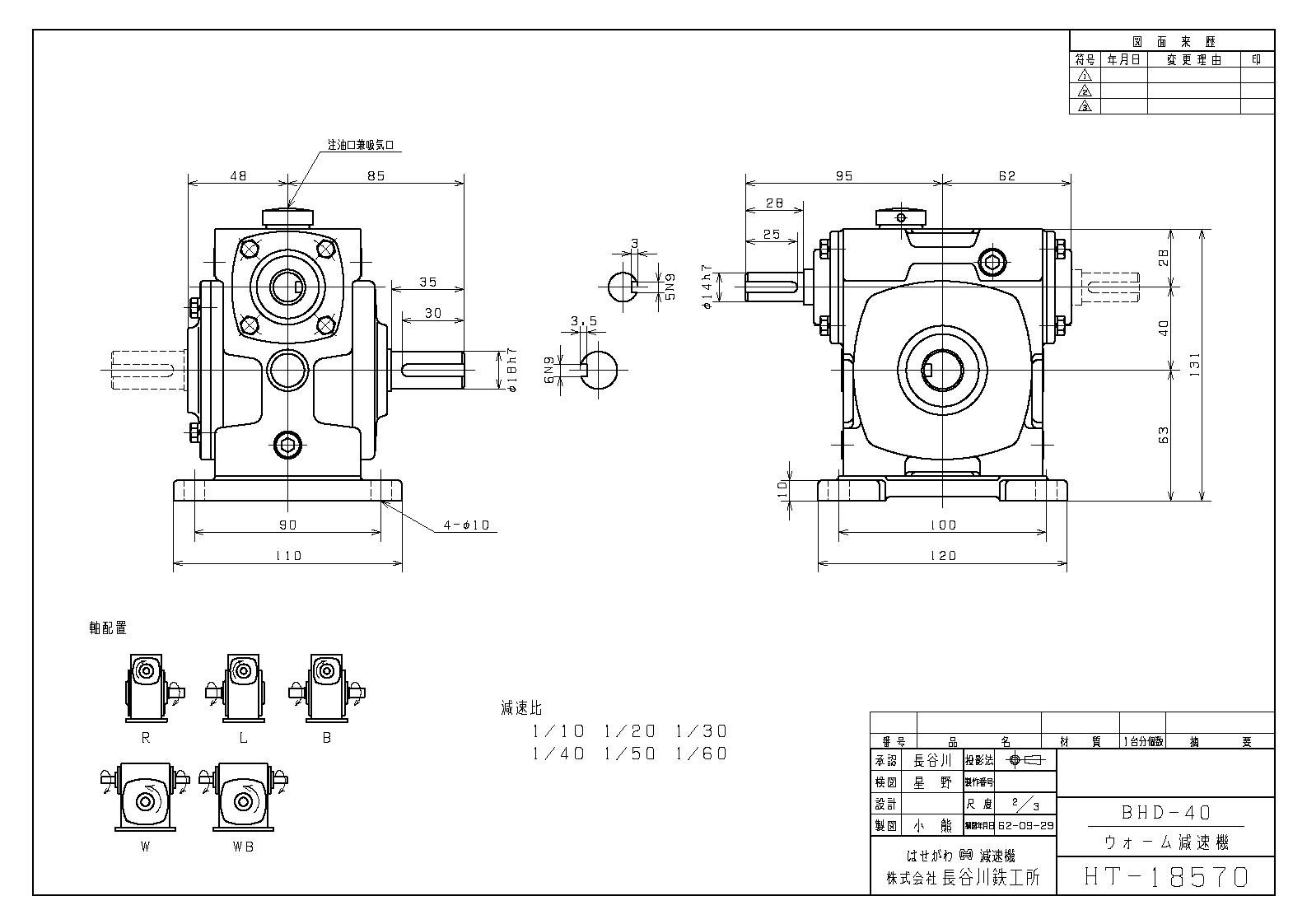

40型

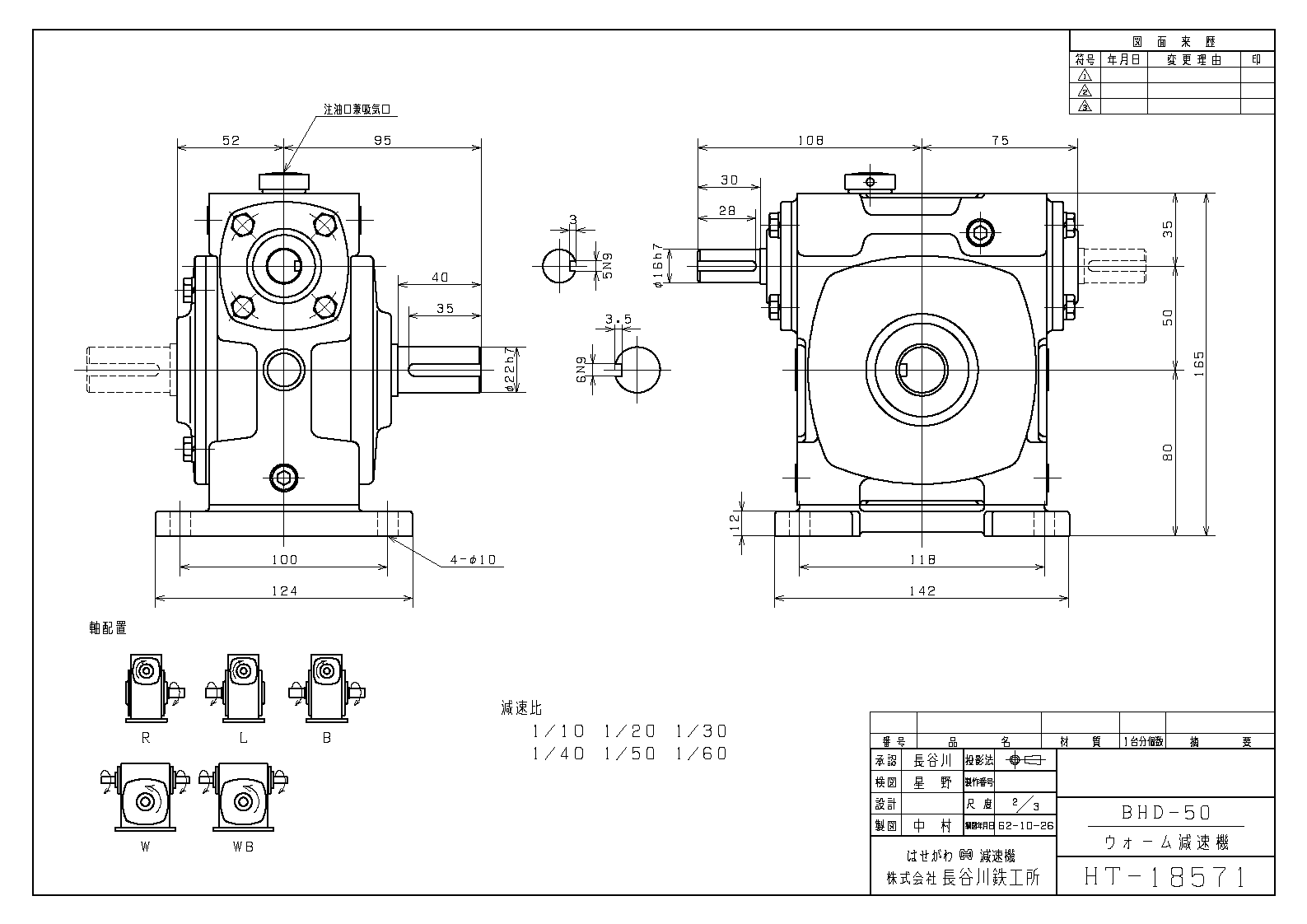

50型

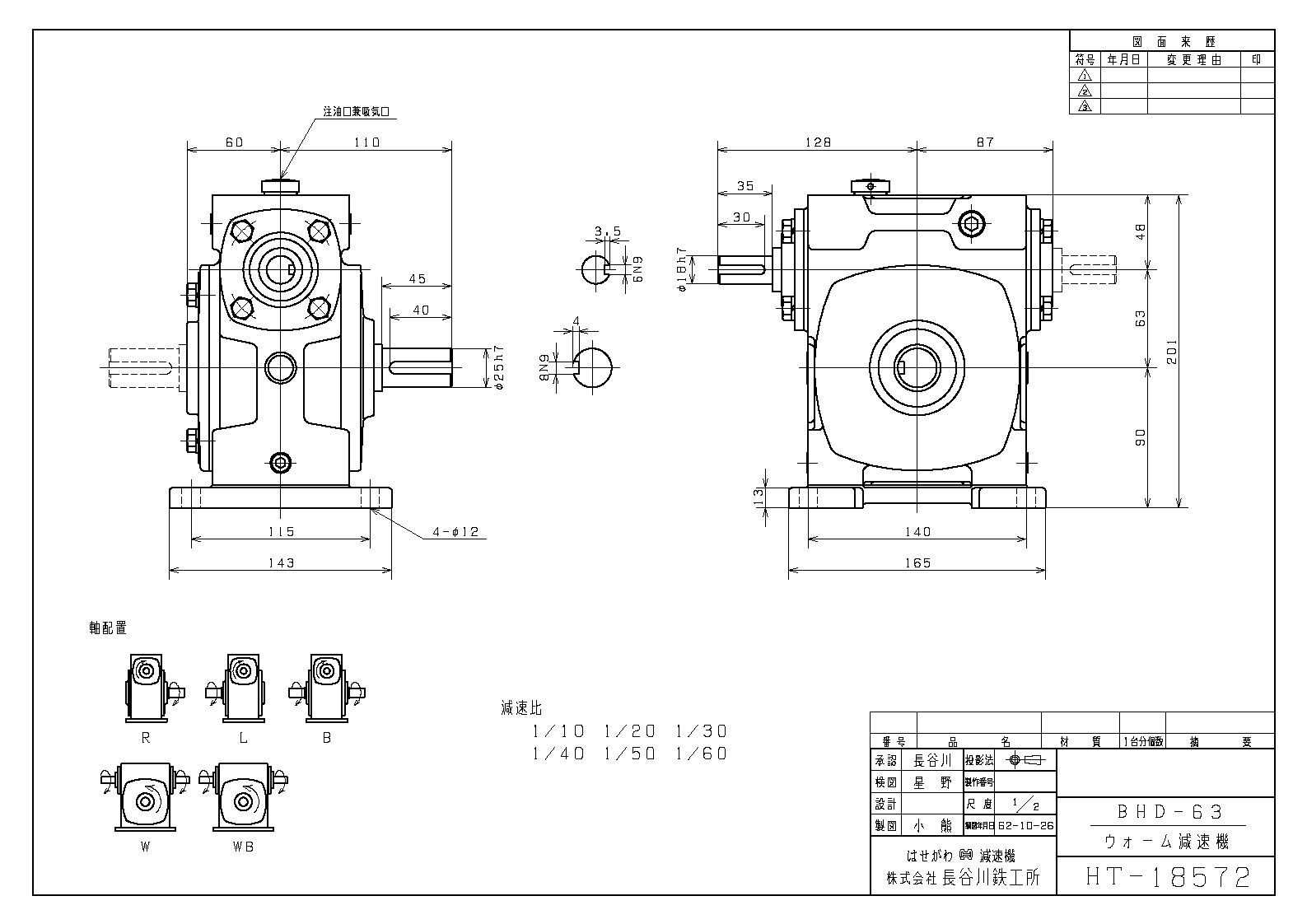

63型

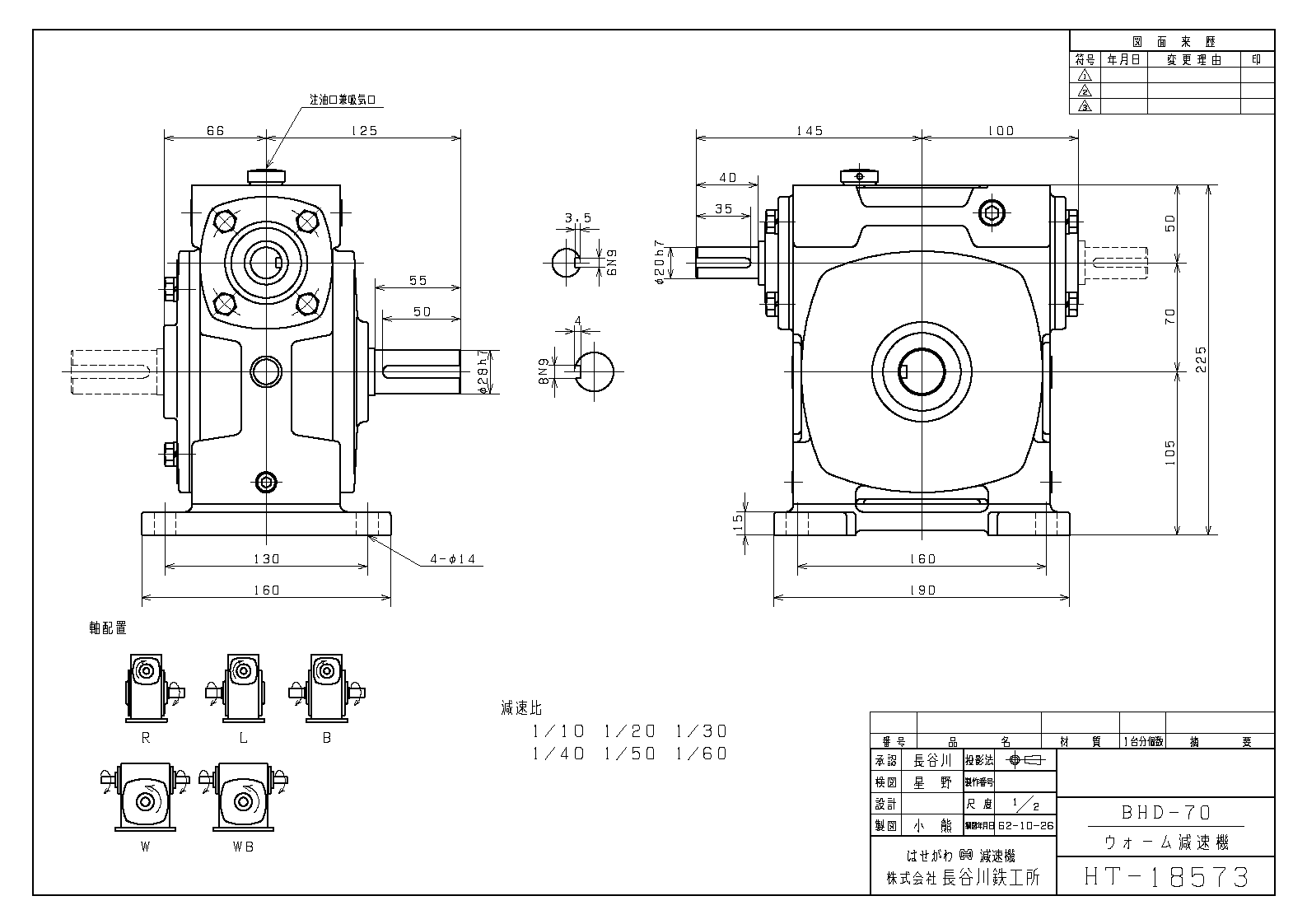

70型

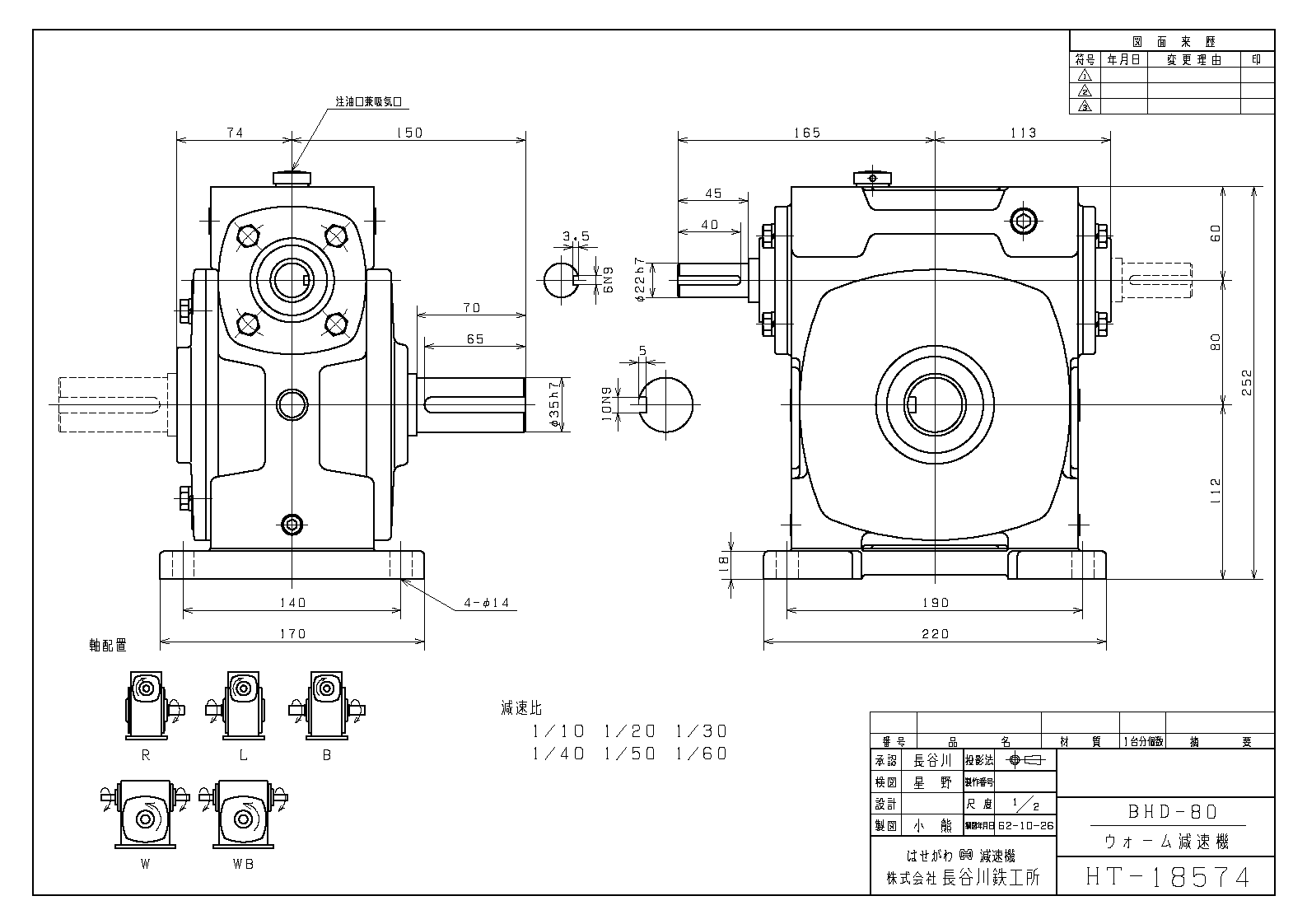

80型

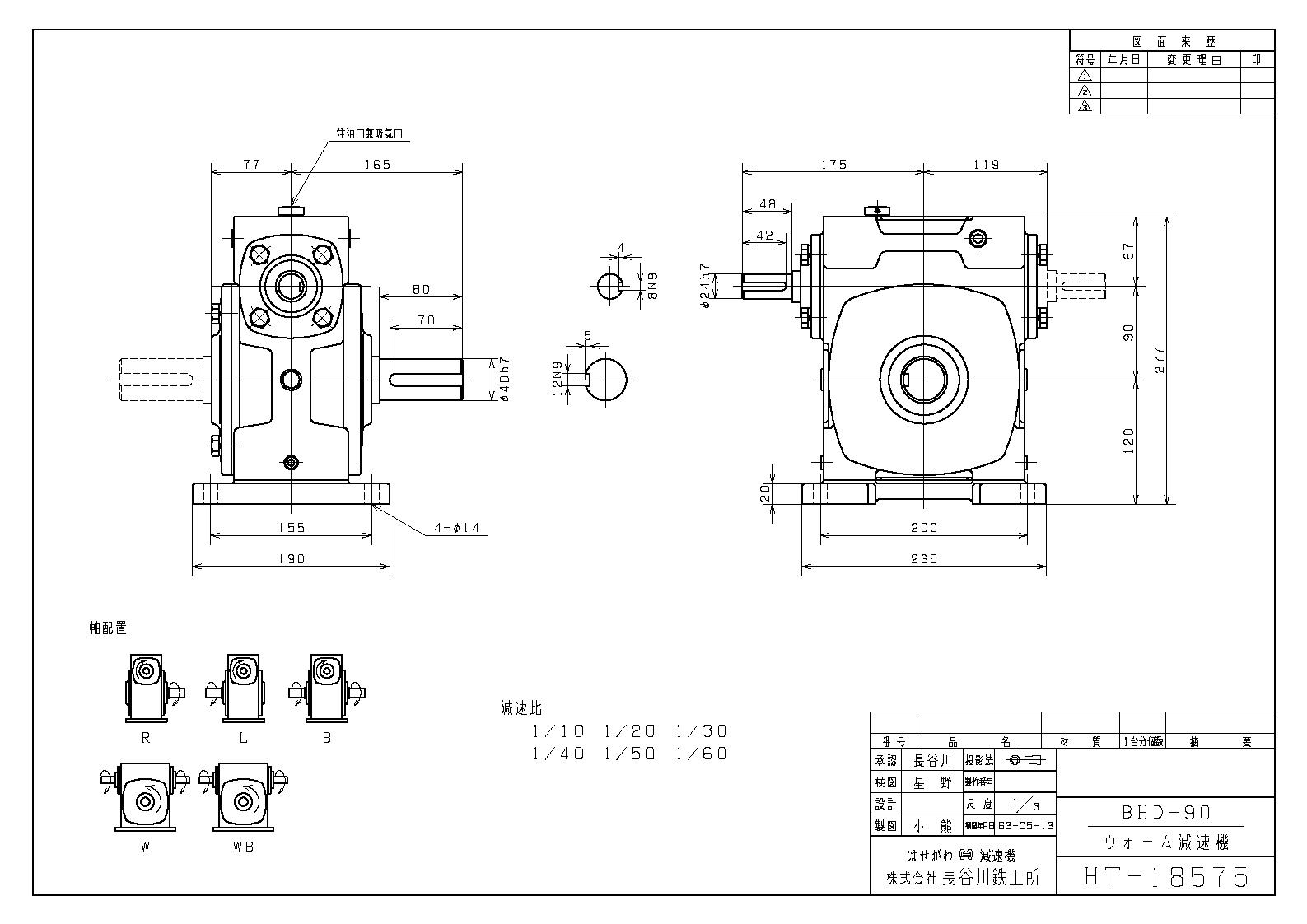

90型

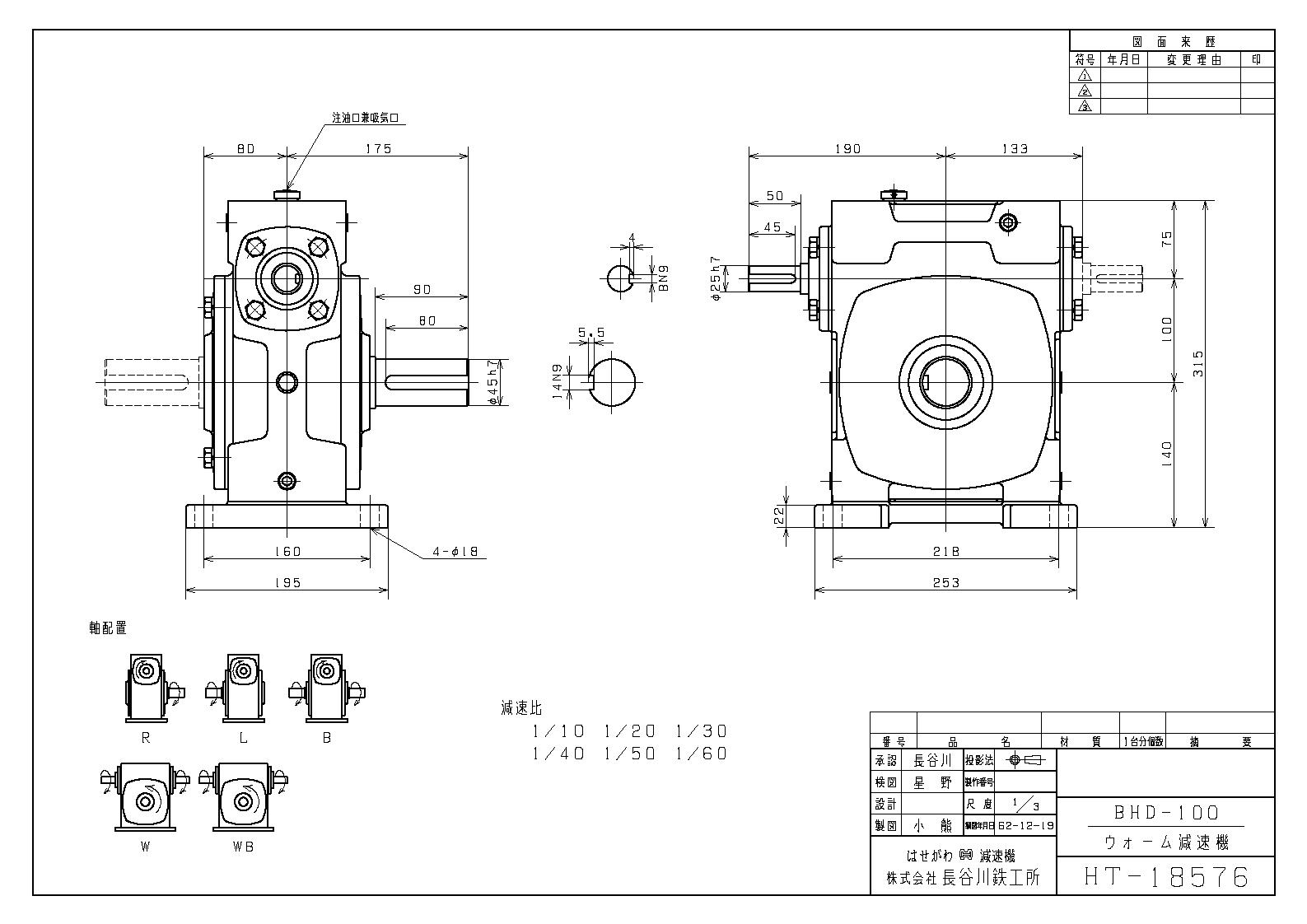

100型

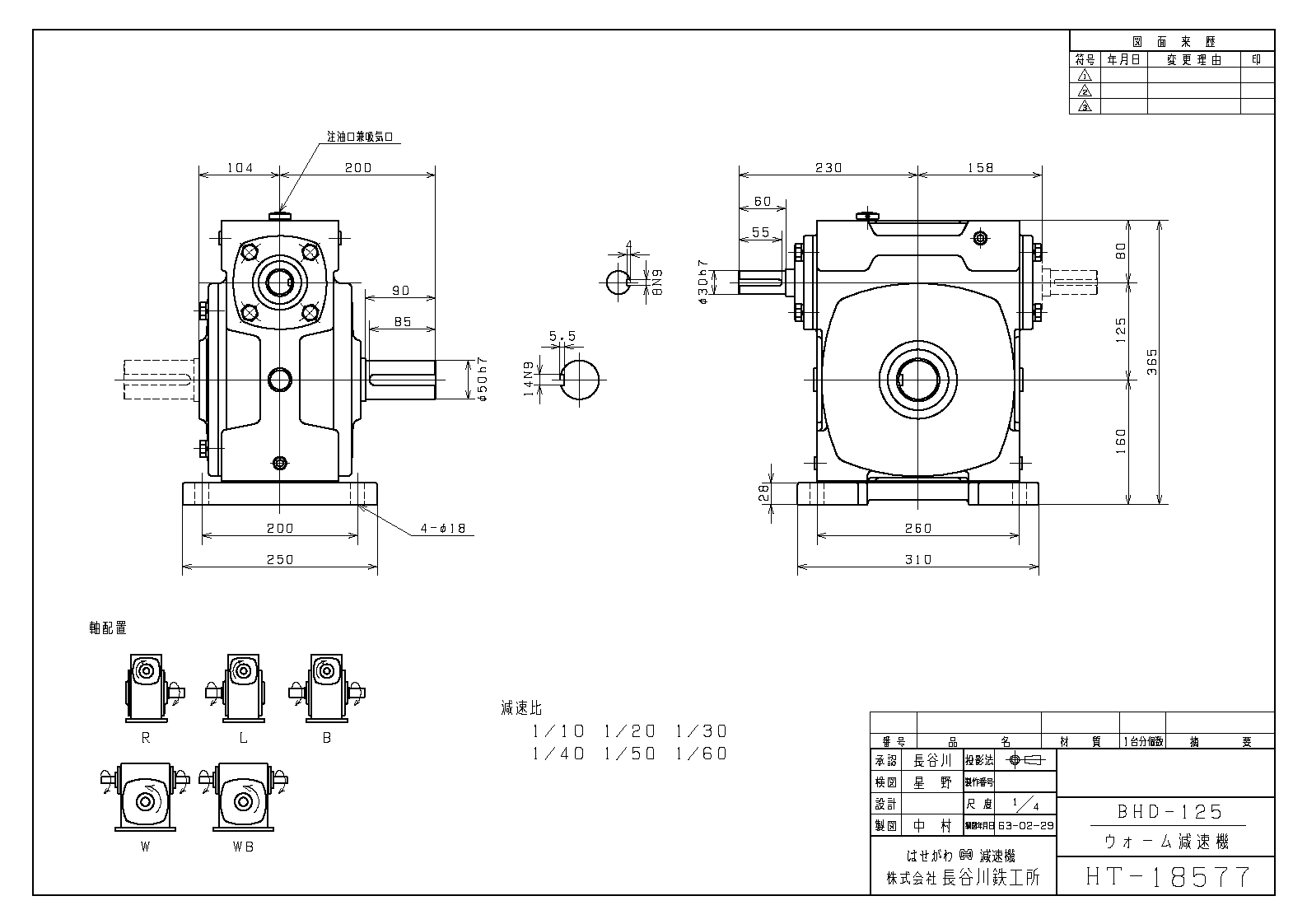

125型

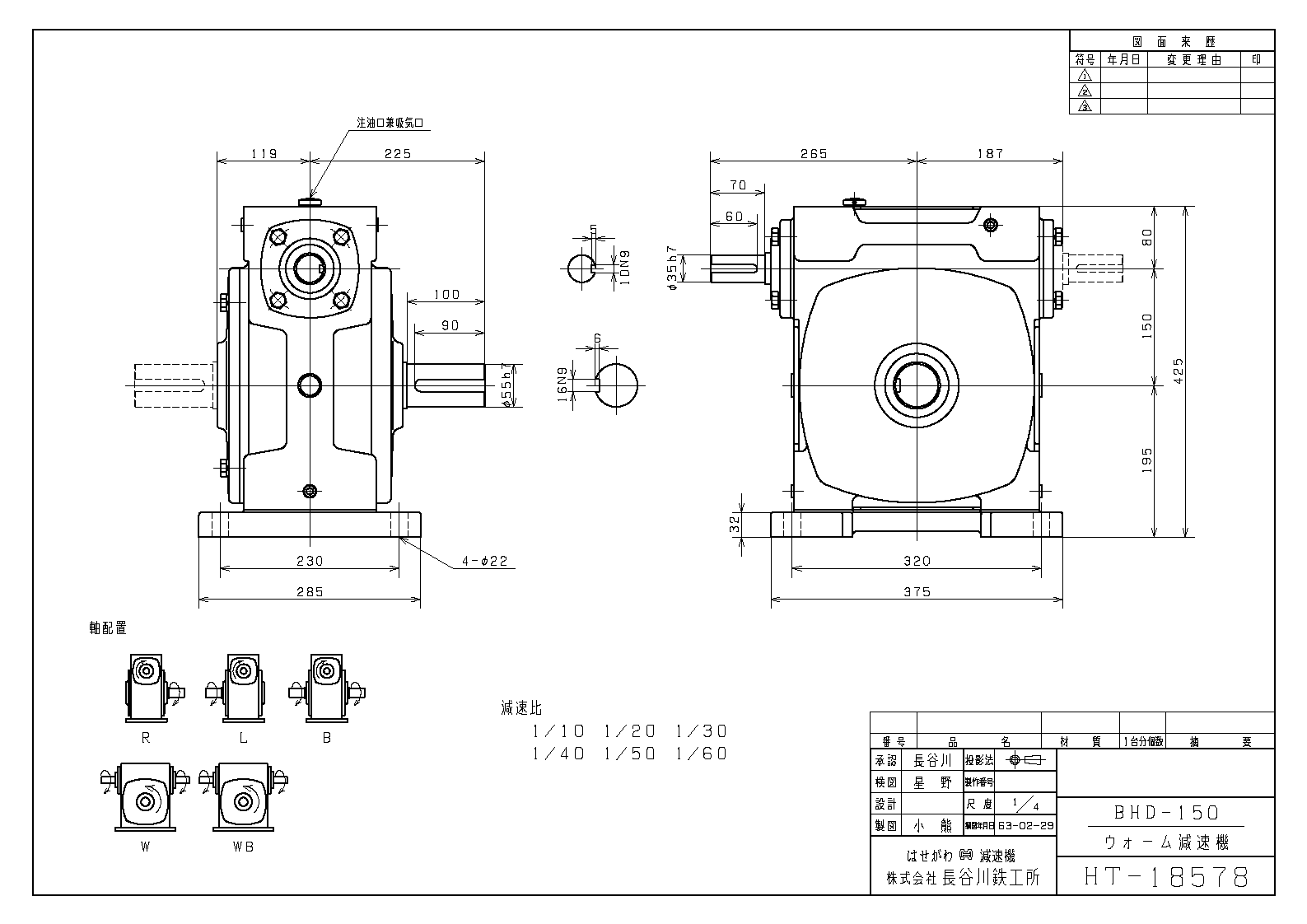

150型

伝動能力表

減速比	入力軸回転数	項目	単位	40型	50型	63型	70型	80型	90型	100型	125型	150型
1/10	1800(r/min)	入力動力	Kw	0.72	1.00	2.00	2.65	3.59	5.04	7.08	12.10	14.20
		出力トルク	N・ｍ	32.44	44.98	93.00	122.5	168.6	238.1	339.1	578.2	698.7
		出力O.H.L	N	1039	1098	1695	1597	2313	2470	2842	5439	6752
	1500	入力動力	Kw	0.66	0.93	1.87	2.47	3.33	4.63	6.52	11.10	13.10
		出力トルク	N・ｍ	35.18	49.98	103.7	136.2	185.2	259.7	371.4	635.0	767.3
		出力O.H.L	N	1098	1166	1803	1695	2460	2626	3018	5782	7174
	1200	入力動力	Kw	0.58	0.84	1.70	2.29	3.09	4.26	6.00	10.10	11.80
		出力トルク	N・ｍ	38.12	55.57	115.6	155.8	211.7	295.0	422.4	710.5	858.5
		出力O.H.L	N	1186	1254	1940	1833	2646	2832	3254	6223	7722
	1000	入力動力	Kw	0.51	0.76	1.54	2.11	2.86	4.01	5.60	9.31	11.00
		出力トルク	N・ｍ	40.18	59.68	125.4	170.5	234.2	330.3	470.4	783.0	947.7
		出力O.H.L	N	1264	1333	2058	1940	2813	3009	3459	6615	8212
	500	入力動力	Kw	0.3	0.48	0.97	1.39	1.94	2.78	3.88	6.91	8.07
		出力トルク	N・ｍ	45.67	71.64	151.9	215.6	304.8	440.0	627.2	1117	1352
		出力O.H.L	N	1431	1686	2597	2450	3538	3793	4361	8330	10339
1/20	1800(r/min)	入力動力	Kw	0.46	0.65	1.10	1.63	2.43	3.25	4.22	7.17	8.33
		出力トルク	N・ｍ	37.63	52.14	91.24	135.2	210.7	289.1	372.4	658.6	774.2
		出力O.H.L	N	1303	1382	2136	2009	2911	3116	3587	6850	8497
	1500	入力動力	Kw	0.42	0.61	1.05	1.53	2.28	3.06	3.92	6.73	7.70
		出力トルク	N・ｍ	40.28	57.53	102.1	150.9	233.2	322.4	408.7	732.1	851.6
		出力O.H.L	N	1382	1470	2264	2136	3097	3312	3812	7281	9036
	1200	入力動力	Kw	0.37	0.55	0.96	1.42	2.11	2.81	3.63	6.16	6.97
		出力トルク	N・ｍ	43.12	63.8	114.7	171.5	265.6	364.6	464.5	826.1	952.6
		出力O.H.L	N	1431	1588	2440	2303	3332	2567	4106	7840	9731
	1000	入力動力	Kw	0.32	0.50	0.88	1.31	1.96	2.59	3.441	5.80	6.56
		出力トルク	N・ｍ	44.98	68.31	124.5	187.2	290.1	398.9	516.5	921.2	1058
		出力O.H.L	N	1431	1686	2597	2450	3538	3793	4361	8330	10339
	500	入力動力	Kw	0.19	0.32	0.59	0.89	1.30	1.71	2.40	4.11	5.09
		出力トルク	N・ｍ	50.27	80.95	153.9	235.2	363.6	496.9	684.0	1245	1490
		出力O.H.L	N	1431	2127	2862	3087	4459	4773	5498	10496	13024
1/30	1800(r/min)	入力動力	Kw	0.34	0.58	0.96	1.36	1.75	2.38	3.07	5.37	7.03
		出力トルク	N・ｍ	37.93	65.27	111.6	159.7	207.8	287.1	373.4	676.2	930.0
		出力O.H.L	N	1431	1588	2440	2303	3332	3567	4106	7840	9731
	1500	入力動力	Kw	0.31	0.54	0.90	1.29	1.65	2.23	2.87	5.02	6.54
		出力トルク	N・ｍ	40.67	71.05	123.4	177.4	230.3	315.6	410.6	743.8	1019
		出力O.H.L	N	1431	1686	2597	2450	3538	3793	4361	8330	10339
	1200	入力動力	Kw	0.28	0.48	0.82	1.19	1.54	2.10	2.68	4.58	5.96
		出力トルク	N・ｍ	43.61	77.52	136.2	198.9	261.7	361.6	466.5	831.0	1147
		出力O.H.L	N	1431	1813	2793	2636	3812	4087	4694	8977	11143
	1000	入力動力	Kw	0.24	0.43	0.75	1.10	1.43	1.97	2.53	4.36	5.26
		出力トルク	N・ｍ	45.57	82.12	147.0	216.6	286.2	398.9	519.4	928.1	1274
		出力O.H.L	N	1431	1931	2862	2803	4057	4341	4988	9535	11838
	500	入力動力	Kw	0.15	0.27	0.48	0.73	0.98	1.38	1.82	3.27	4.19
		出力トルク	N・ｍ	50.96	94.57	174.4	263.6	360.6	517.4	690.9	1294	1784
		出力O.H.L	N	1431	2234	2862	3499	5067	5468	6292	12015	14916
1/40	1800(r/min)	入力動力	Kw	0.28	0.40	0.66	0.96	1.42	1.90	2.38	4.10	4.65
		出力トルク	N・ｍ	37.53	51.16	89.47	131.3	217.6	289.1	377.3	665.4	775.2
		出力O.H.L	N	1431	1744	2685	2538	3665	3930	4518	8634	10711
	1500	入力動力	Kw	0.26	0.37	0.64	0.92	1.34	1.79	2.25	3.81	4.34
		出力トルク	N・ｍ	40.18	56.25	100.1	147.0	242.1	320.5	419.4	730.1	853.6
		出力O.H.L	N	1431	1852	2852	2695	3900	4175	4802	9173	11378
	1200	入力動力	Kw	0.23	0.34	0.59	0.87	1.23	1.67	2.10	3.55	3.96
		出力トルク	N・ｍ	43.12	62.43	111.7	167.6	270.5	364.6	478.2	828.1	951.6
		出力O.H.L	N	1431	1999	2862	2901	4194	4498	5165	9878	12260
	1000	入力動力	Kw	0.21	0.32	0.55	0.81	1.13	1.55	1.94	3.37	3.80
		出力トルク	N・ｍ	45.08	66.93	121.5	182.3	292.0	397.9	520.4	923.2	1058
		出力O.H.L	N	1431	2127	2862	3087	4459	4773	5498	10496	13024
	500	入力動力	Kw	0.13	0.21	0.38	0.57	0.74	1.08	1.34	2.42	2.83
		出力トルク	N・ｍ	50.47	79.58	149.9	230.3	351.8	501.8	654.6	1235	1490
		出力O.H.L	N	1431	2234	2862	3499	5067	6017	6919	12769	15543
1/50	1800(r/min)	入力動力	Kw	0.22	0.36	0.63	0.85	1.18	1.44	1.96	3.34	4.50
		出力トルク	N・ｍ	35.87	55.86	109.5	147.0	208.7	251.9	361.6	641.9	915.3
		出力O.H.L	N	1431	1882	2862	2734	3949	4234	4861	9300	11535
	1500	入力動力	Kw	0.20	0.33	0.59	0.80	1.14	1.35	1.86	3.11	4.22
		出力トルク	N・ｍ	38.12	60.96	11.95	161.7	234.2	276.4	402.8	703.6	999.6
		出力O.H.L	N	1431	1999	2862	2901	4194	4498	5165	9878	12260
	1200	入力動力	Kw	0.18	0.30	0.53	0.73	1.05	1.28	1.75	2.91	3.94
		出力トルク	N・ｍ	40.47	66.54	130.3	180.3	261.7	316.5	459.6	797.7	1147
		出力O.H.L	N	1431	2156	2862	3126	4528	4841	5566	10643	13210
	1000	入力動力	Kw	0.16	0.28	0.48	0.66	0.97	1.20	1.64	2.78	3.72
		出力トルク	N・ｍ	42.04	70.46	139.2	193.1	284.2	346.9	503.7	889.8	1264
		出力O.H.L	N	1431	2234	2862	3322	4802	5145	5919	11309	14034
	500	入力動力	Kw	0.10	0.18	0.31	0.44	0.66	0.86	1.14	2.03	2.69
		出力トルク	N・ｍ	46.26	81.14	160.7	228.3	346.9	444.9	639	1186	1695
		出力O.H.L	N	1431	2234	2862	3499	5067	6223	7458	12769	15543
1/60	1800(r/min)	入力動力	Kw	0.20	0.30	0.47	0.75	0.87	1.17	1.58	2.58	3.13
		出力トルク	N・ｍ	34.30	52.92	81.54	152.9	183.3	242.1	345.9	594.9	709.5
		出力O.H.L	N	1431	1999	2862	2901	4194	4498	5165	9878	12260
	1500	入力動力	Kw	0.19	0.28	0.46	0.70	0.81	1.12	1.51	2.46	2.92
		出力トルク	N・ｍ	36.85	57.62	91.04	167.6	200.9	270.5	386.1	662.5	781.1
		出力O.H.L	N	1431	2127	2862	3087	4459	4773	5498	10496	13024
	1200	入力動力	Kw	0.17	0.26	0.43	0.63	0.74	1.04	1.39	2.3	2.71
		出力トルク	N・ｍ	19.49	63.11	101.9	183.3	220.5	304.8	433.2	755.6	870.2
		出力O.H.L	N	1431	2234	2862	3322	4802	5145	5919	11309	14034
	1000	入力動力	Kw	0.15	0.24	0.40	0.58	0.67	0.96	1.29	2.14	2.60
		出力トルク	N・ｍ	41.26	6684	110.7	195.0	236.2	331.2	470.4	826.1	9703.2
		出力O.H.L	N	1431	2234	28692	3499	5067	5468	6292	12015	14916
	500	入力動力	Kw	0.10	0.15	0.28	0.37	0.43	0.66	0.87	1.48	1.99
		出力トルク	N・ｍ	46.16	76.93	137.2	225.4	286.4	406.7	573.3	1039	1362
		出力O.H.L	N	1431	2234	2862	3499	5067	6223	7536	12769	15543

展開図

展開図

部品表

ケーシング
入力軸（ウォーム軸）
入力シールドカバー
入力エンドカバー
ウォームホイール
出力軸
出力シールドカバー
DUベース（※BHD/BHU）
Lベース（※BHL）
軸受（ベアリング）
オイルシール
Oリング
シールキャップ

ベアリング・オイルシール型番詳細

			40型	50型	63型	70型	80型	90型	100型	125型	150型
BHD	入力	ベアリング	30203	30203	320/28	320/28	320/28	30206	30206	30208	30209
	入力	オイルシール	17308	17308	28408	28458	28458	305011	305011	355511	406212
	出力	ベアリング	6204	6205	6206	6206	6208	6209	6210	6211	6212
	出力	オイルシール	20358	254510	305011	305011	406212	456812	507212	557812	608212

※オイルシールはJIS規格のタイプ4（旧JIS規格のD型）を使用しています。
