BHHM

50型 63型 70型 80型 90型 100型

伝動能力表展開図

ベアリング・オイルシール型番詳細

図面

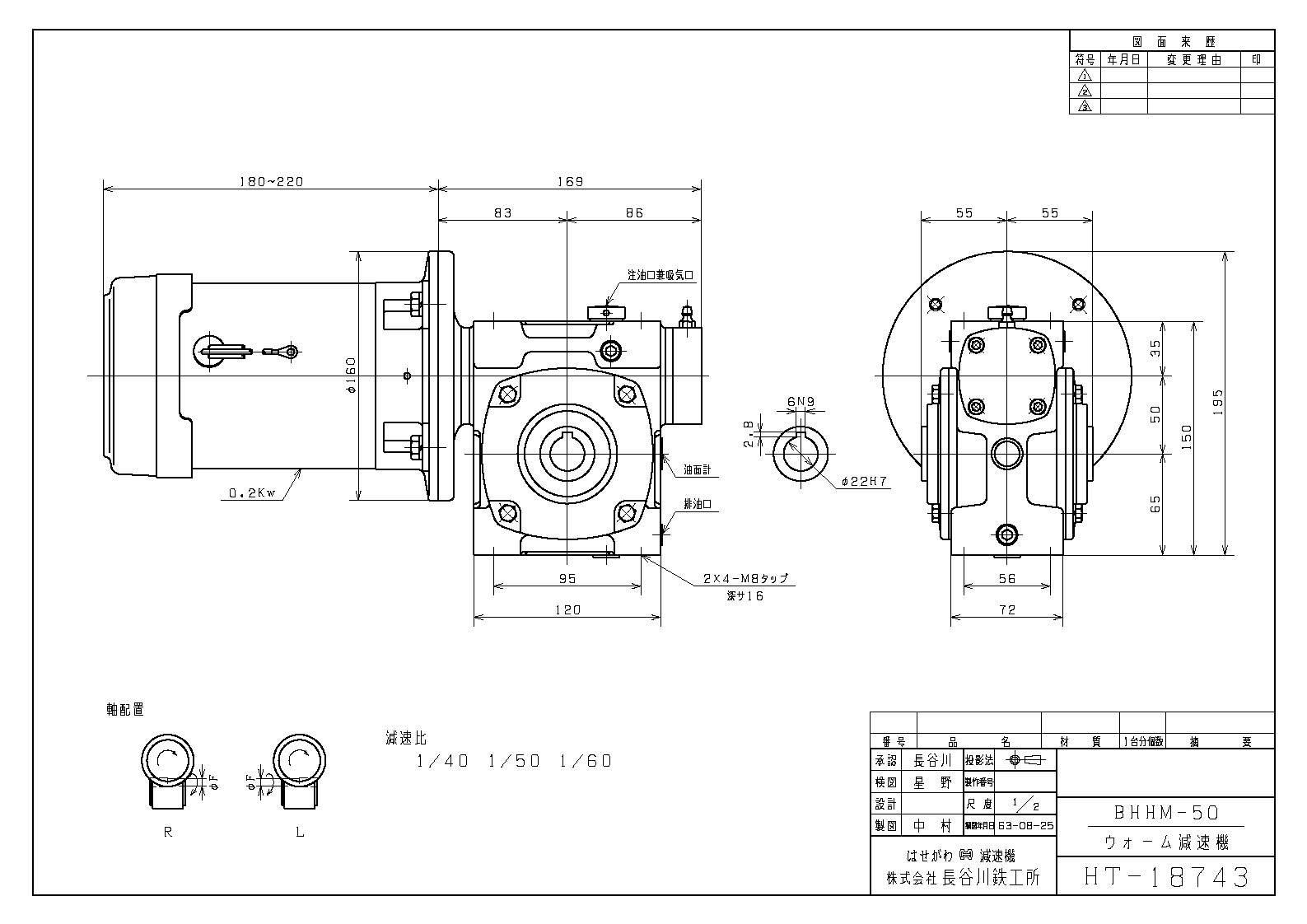

50型

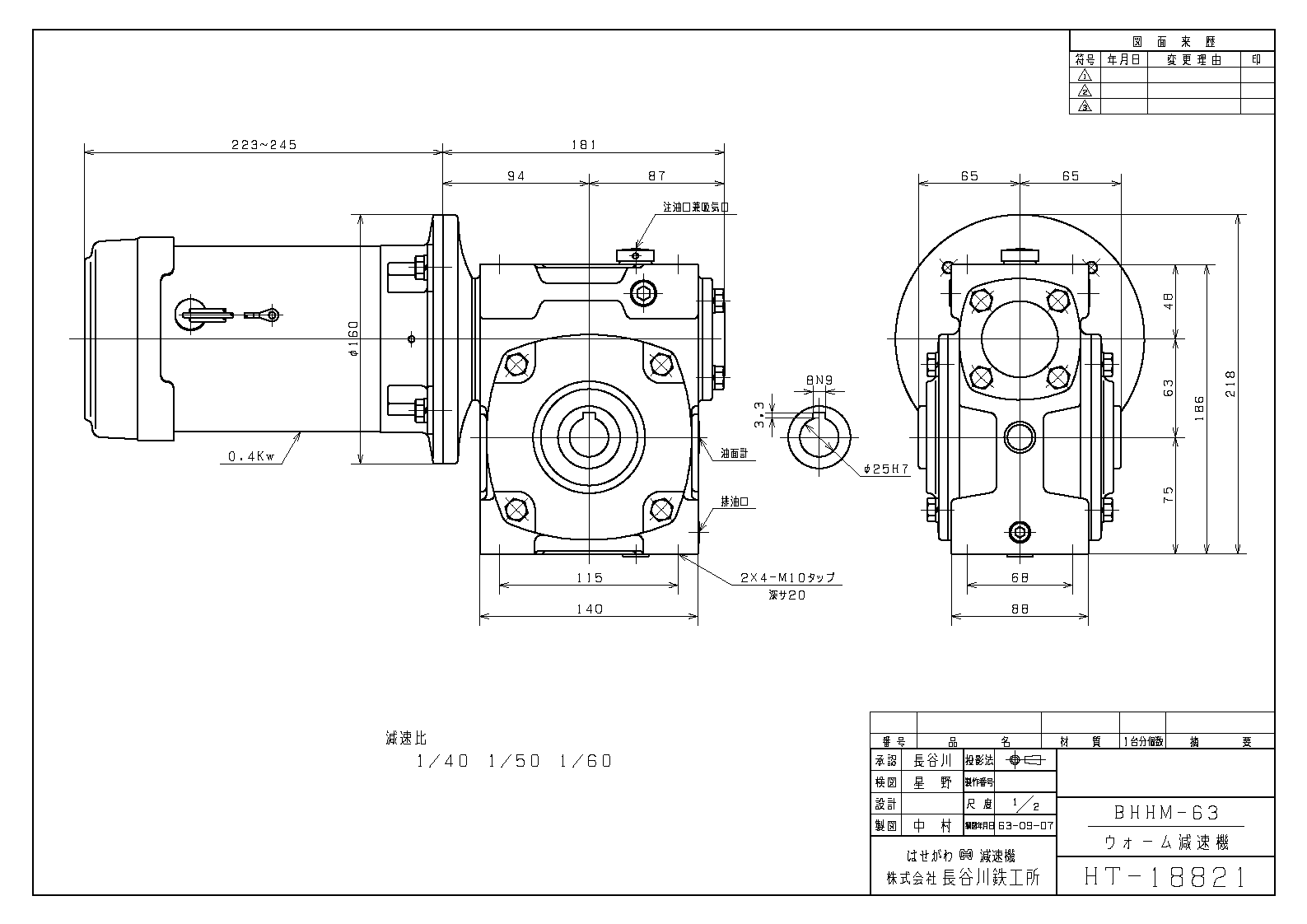

63型

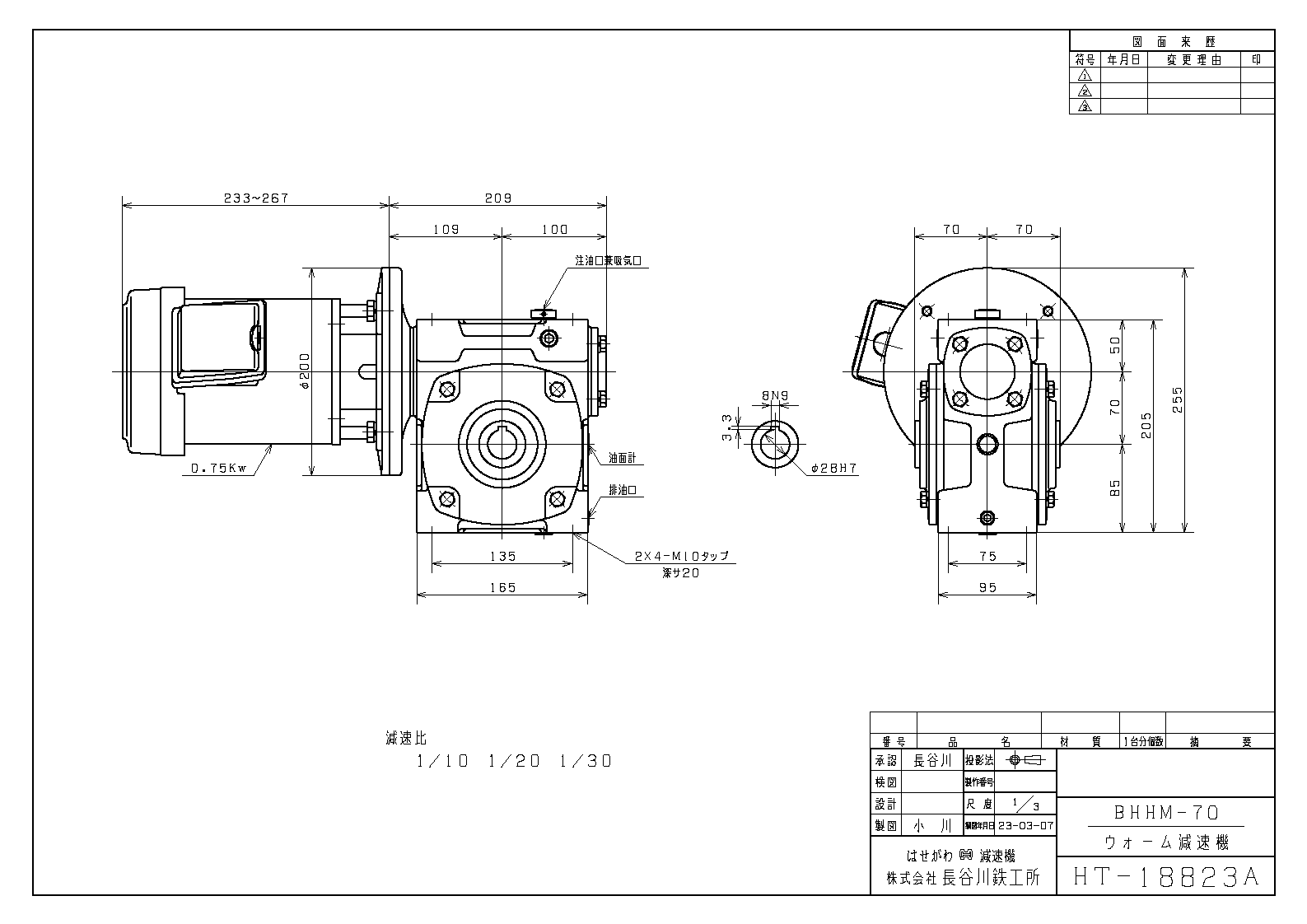

70型

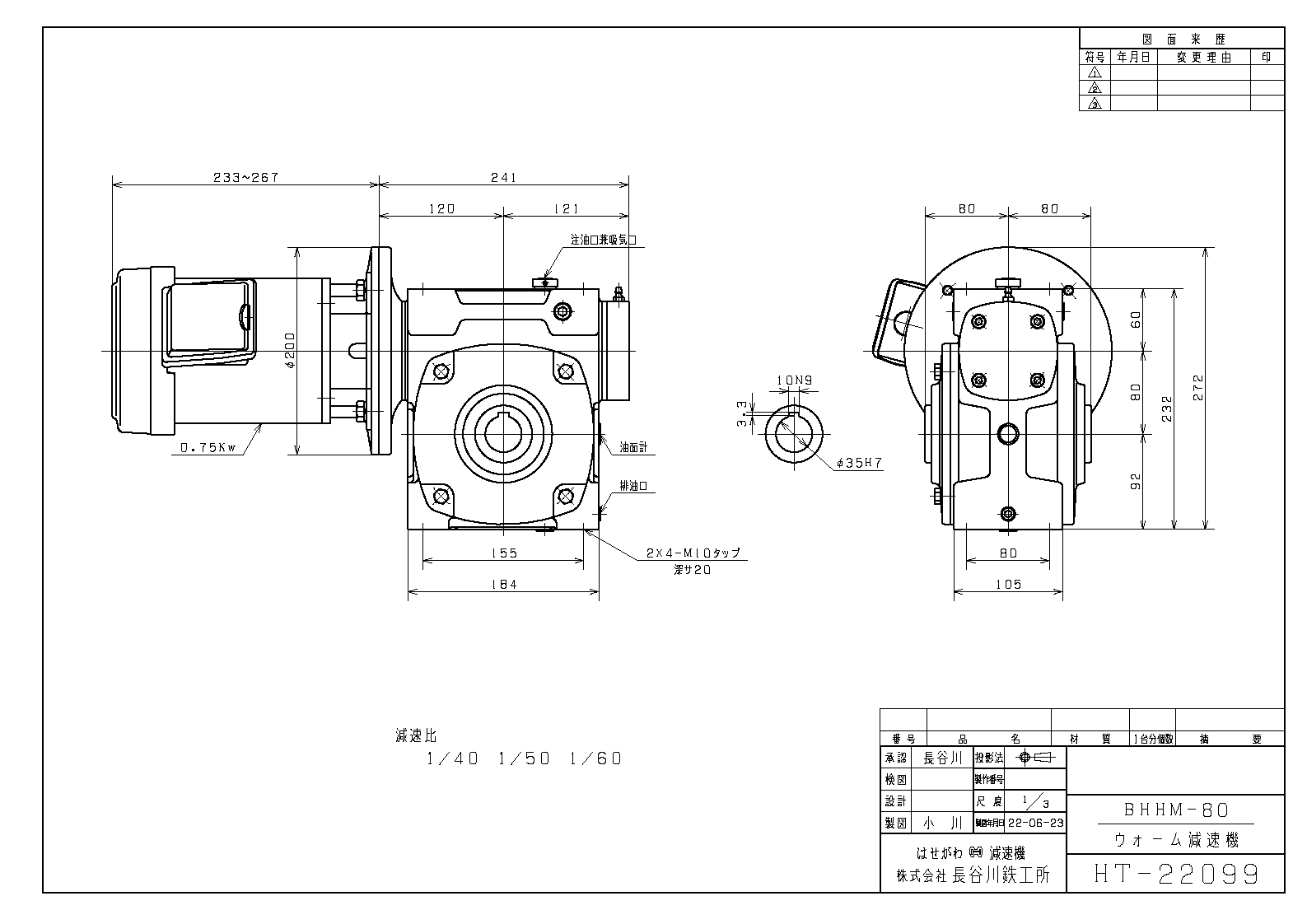

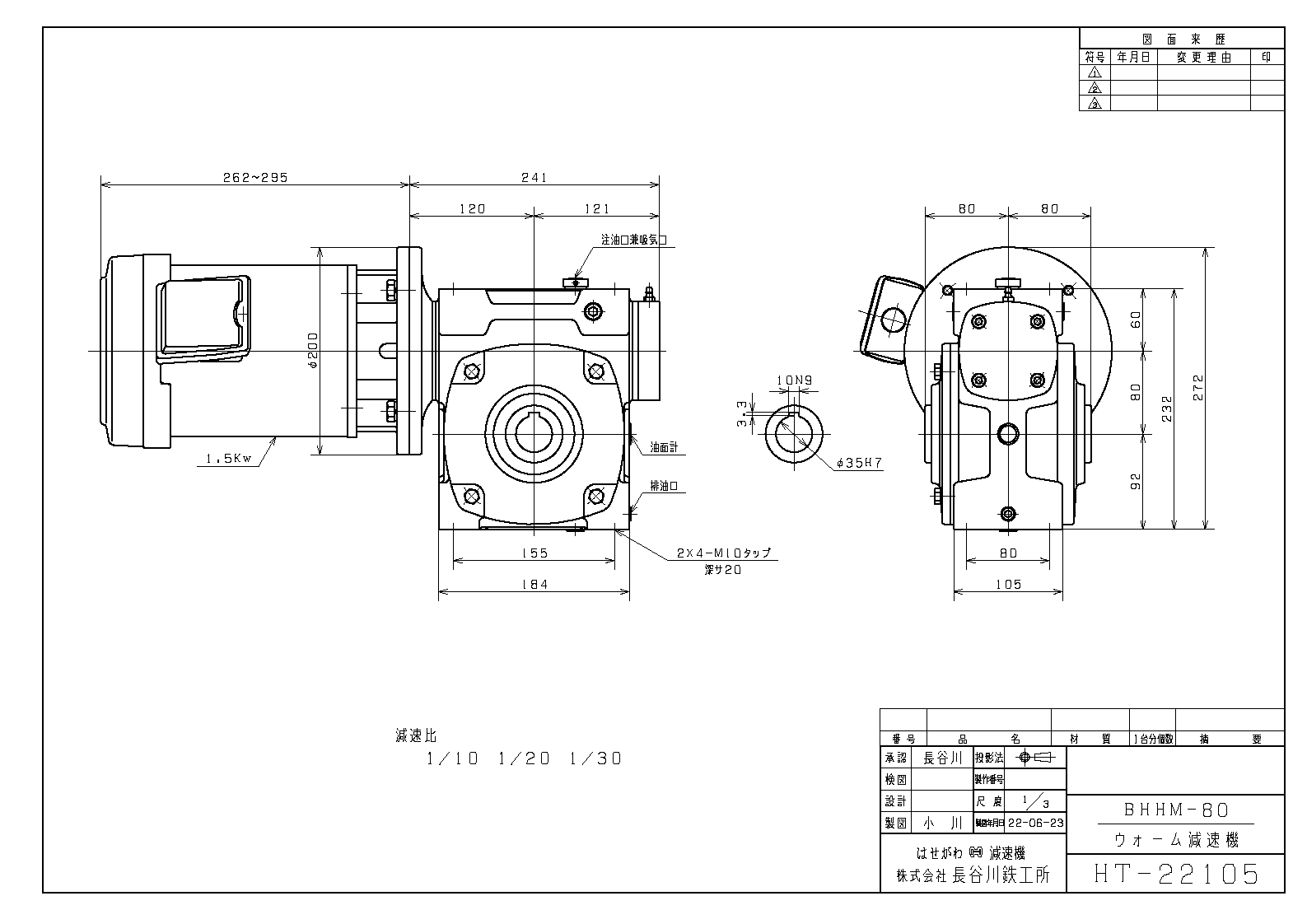

80型

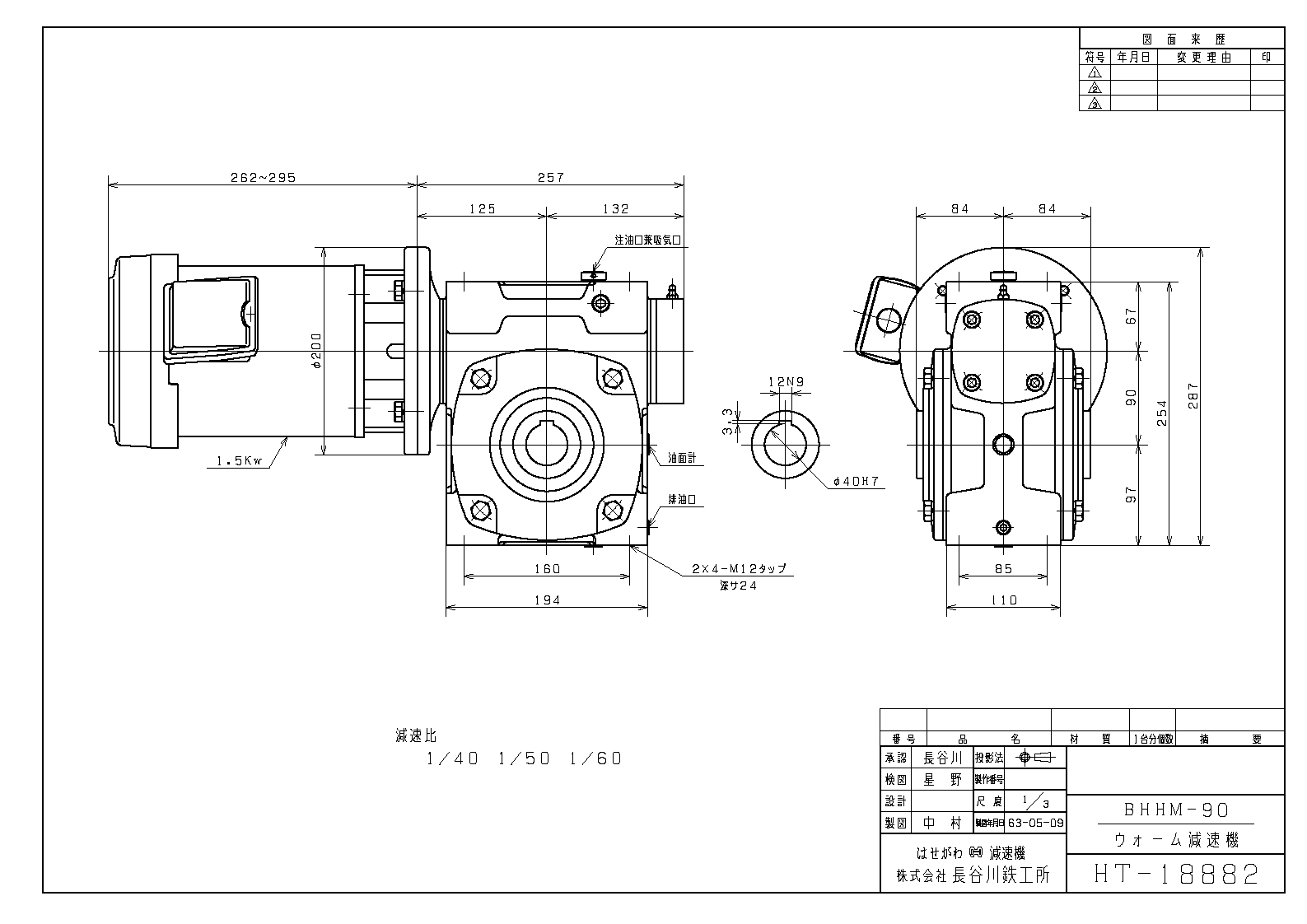

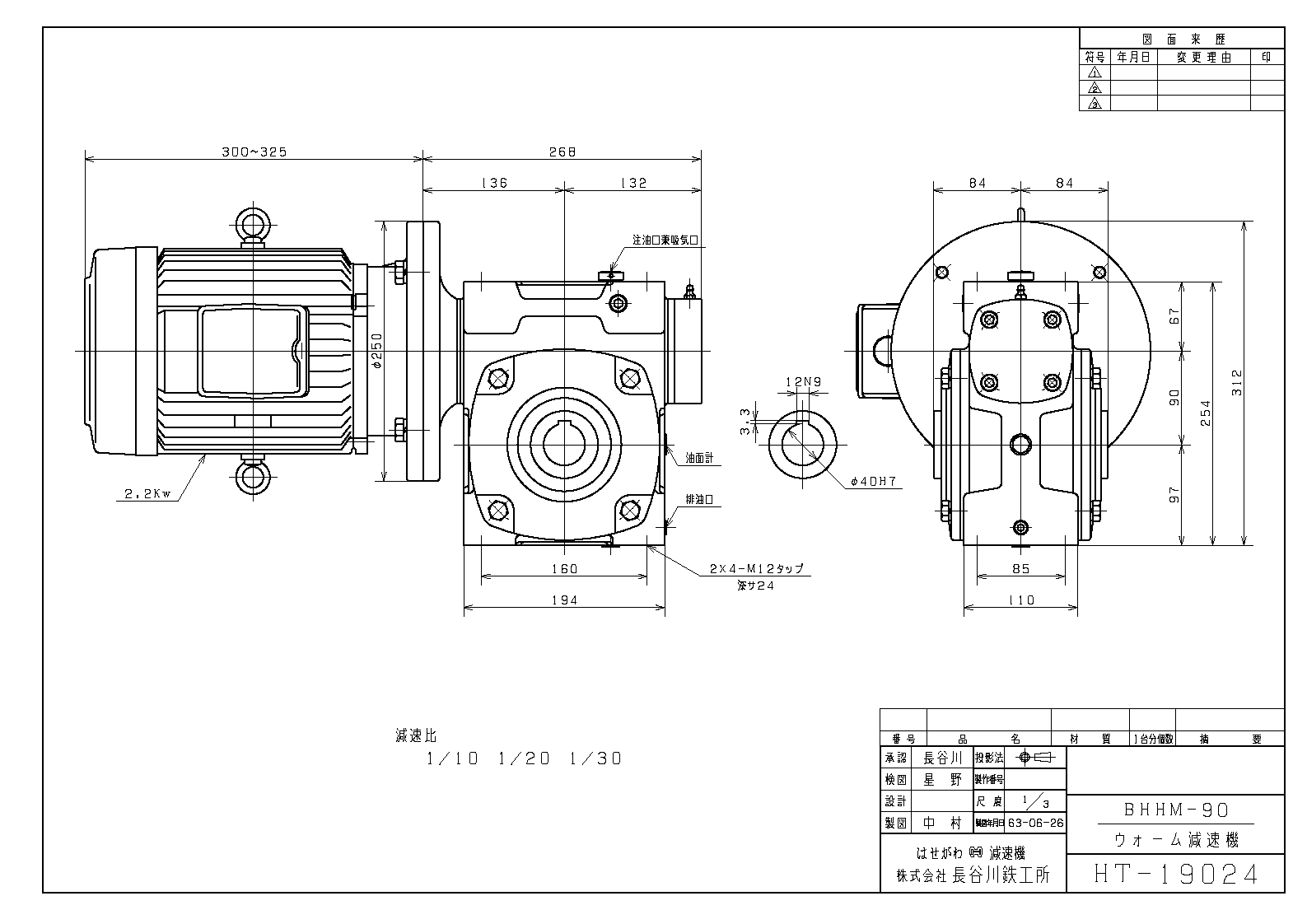

90型

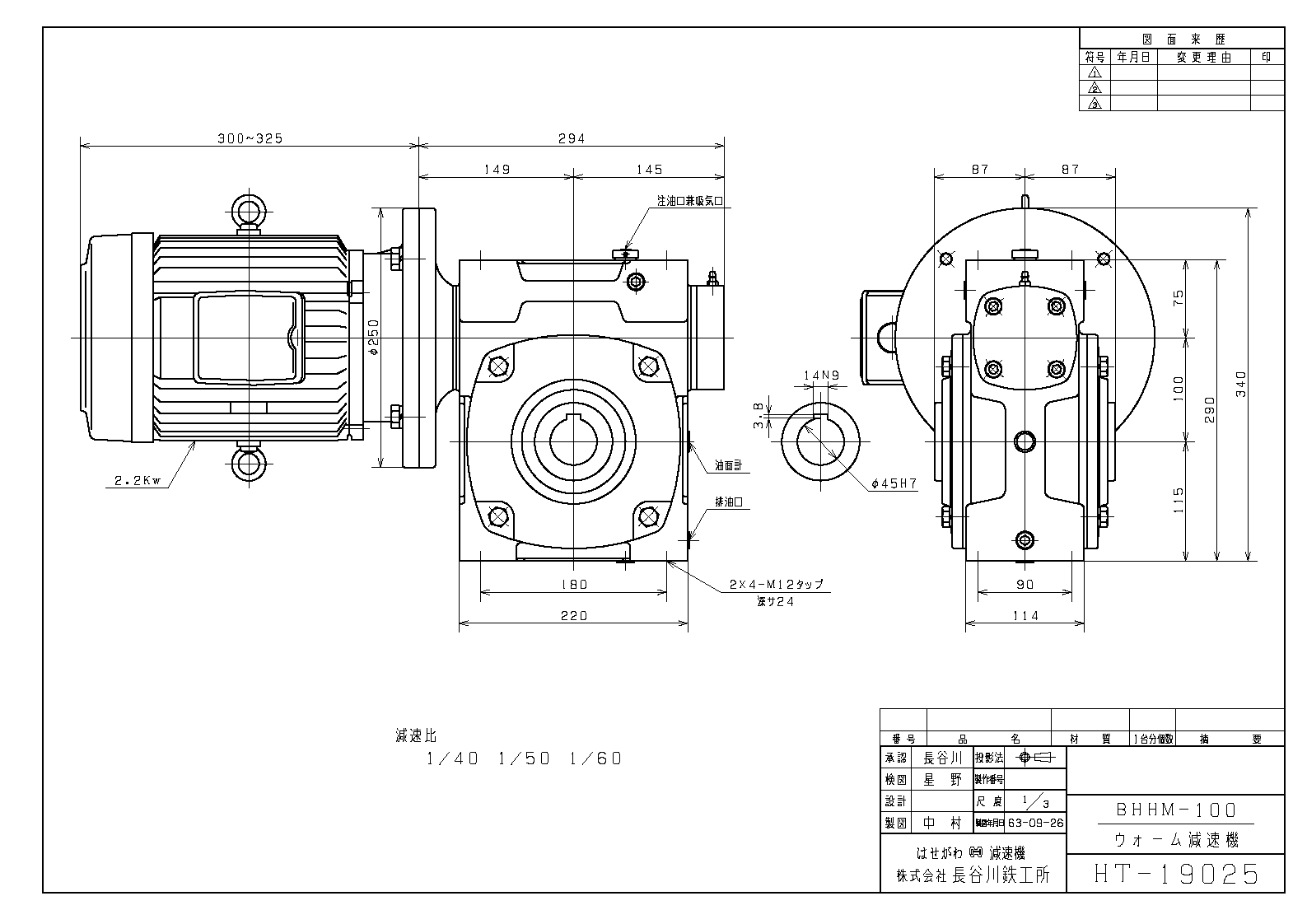

100型

伝動能力表

	減速比	モーター出力	項目	単位	10Hz	20	30	40	50	60	70	80	90	100	110	120
40型	1/10	0.2(Kw)	回転数	r/min	30	60	90	120	150	180	210	240	270	300	330	360
			出力トルク	N・ｍ	6.66	7.35	8.04	8.13	9.11	10.00	9.21	7.64	7.25	5.98	5.19	4.80
			出力O.H.L	N	1431	1431	1303	1186	1098	1039	980	941	902	872	843	823
	1/20		回転数	r/min	15	30	45	60	75	90	105	120	135	150	165	180
			出力トルク	N・ｍ	11.66	13.03	14.21	14.5	16.37	18.13	16.86	13.92	13.33	11.07	9.51	8.82
			出力O.H.L	N	1431	1431	1431	1431	1382	1303	1235	1186	1137	1098	1068	1039
	1/30		回転数	r/min	10	20	30	40	50	60	70	80	90	100	110	120
			出力トルク	N・ｍ	14.9	16.95	18.72	19.21	21.95	24.4	22.74	18.91	18.03	14.99	13.03	12.05
			出力O.H.L	N	1431	1431	1431	1431	1431	1431	1421	1352	1303	1264	1225	1186
50型	1/40		回転数	r/min	7.5	15	22.5	30	37.5	45	52.5	60	67.5	75	82.5	90
			出力トルク	N・ｍ	15.88	18.82	21.07	22.15	25.28	28.22	26.66	22.25	21.36	17.93	15.58	14.41
			出力O.H.L	N	2234	2234	2195	1999	1852	1744	1656	1588	1529	1470	1421	1382
	1/50		回転数	r/min	6	12	18	24	30	36	42	48	54	60	66	72
			出力トルク	N・ｍ	19.7	23.13	25.97	27.44	31.07	34.59	32.54	27.24	26.26	22.05	19.11	17.84
			出力O.H.L	N	2234	2234	2234	2156	1999	1882	1784	1705	1646	1588	1539	1490
	1/60		回転数	r/min	5	10	15	20	25	30	35	40	45	50	55	60
			出力トルク	N・ｍ	21.27	25.19	28.52	30.18	34.4	38.81	36.16	30.38	29.4	24.7	21.36	19.99
			出力O.H.L	N	2234	2234	2234	2234	2127	1999	1901	1813	1744	1686	1637	1588
	1/10	0.4(Kw)	回転数	r/min	30	60	90	120	150	180	210	240	270	300	330	360
			出力トルク	N・ｍ	15.78	18.52	19.89	20.78	21.36	18.03	15.68	13.82	12.35	11.17	10.29	9.9
			出力O.H.L	N	1999	1588	1.82	1254	1166	1098	1049	1000	960	931	902	872
	1/20		回転数	r/min	15	30	45	60	75	90	105	120	135	150	165	180
			出力トルク	N・ｍ	26.17	31.46	34.3	36.36	37.53	31.95	27.83	24.7	22.25	20.09	18.62	17.93
			出力O.H.L	N	2234	1999	1744	1588	1470	1382	1313	1254	1205	1166	1127	1098
	1/30		回転数	r/min	10	20	30	40	50	60	70	80	90	100	110	120
			出力トルク	N・ｍ	36.06	43.71	48.02	51.16	52.92	44.98	39.3	34.99	31.65	28.71	26.46	25.68
			出力O.H.L	N	2234	2234	1999	1813	1686	1588	1509	1441	1382	1333	1294	1254
63型	1/40		回転数	r/min	7.5	15	22.5	30	37.5	45	52.5	60	67.5	75	82.5	90
			出力トルク	N・ｍ	40.28	50.18	56.06	59.98	62.92	54.19	47.43	42.53	38.42	34.89	32.34	31.16
			出力O.H.L	N	2862	2862	2862	2862	2852	2685	2558	2440	2352	2264	2195	2136
	1/50		回転数	r/min	6	12	18	24	30	36	42	48	54	60	66	72
			出力トルク	N・ｍ	53.51	65.86	72.52	77.81	81.05	69.48	60.66	54.19	48.9	44.49	41.45	40.18
			出力O.H.L	N	2862	2862	2862	2862	2862	2862	2754	2626	2528	2440	2362	2303
	1/60		回転数	r/min	5	10	15	20	25	30	35	40	45	50	55	60
			出力トルク	N・ｍ	47.92	60.96	69.19	74.87	79.09	68.8	60.56	54.68	49.59	45.08	42.04	40.57
			出力O.H.L	N	2862	2862	2862	2862	2862	2862	2862	2793	2685	2597	2509	2440
70型	1/10	0.75(Kw)	回転数	r/min	30	60	90	120	150	180	210	240	270	300	330	360
			出力トルク	N・ｍ	26.85	32.44	36.26	38.81	40.96	34.59	29.89	26.26	23.42	21.27	21.17	19.4
			出力O.H.L	N	2901	2303	2009	1833	1695	1597	1519	1450	1392	1352	1303	1264
	1/20		回転数	r/min	15	30	45	60	75	90	105	120	135	150	165	180
			出力トルク	N・ｍ	45.08	55.47	63.6	68.7	73.11	61.94	53.8	47.73	42.73	38.91	38.71	35.57
			出力O.H.L	N	3499	2901	2538	2303	2136	2009	1911	1833	1754	1695	1646	1597
	1/30		回転数	r/min	10	20	30	40	50	60	70	80	90	100	110	120
			出力トルク	N・ｍ	61.35	76.93	87.91	95.65	101.9	87.12	75.75	67.42	60.56	55.17	55.17	50.86
			出力O.H.L	N	3499	3322	2901	2636	2450	2303	2185	2097	2009	1940	1882	1833
80型	1/40		回転数	r/min	7.5	15	22.5	30	37.5	45	52.5	60	67.5	75	82.5	90
			出力トルク	N・ｍ	80.07	99.96	114.7	124.5	134.3	114.7	98.98	88.4	79.77	72.52	72.52	66.84
			出力O.H.L	N	5067	5067	4626	4194	3900	3665	3489	3332	3205	3097	2999	2911
	1/50		回転数	r/min	6	12	18	24	30	36	42	48	54	60	66	72
			出力トルク	N・ｍ	88.2	112.7	130.3	142.1	152.9	131.3	114.7	102.9	92.32	84.48	84.38	78.2
			出力O.H.L	N	5067	5067	4978	4528	4194	3949	3753	3587	3450	3332	3224	3136
	1/60		回転数	r/min	5	10	15	20	25	30	35	40	45	50	55	60
			出力トルク	N・ｍ	107.8	136.2	156.8	171.5	185.2	157.8	137.2	123.5	110.7	100.9	100.9	94.08
			出力O.H.L	N	5067	5067	5067	4802	4459	4194	3989	3812	3665	3538	3430	3332
	1/10	1.5(Kw)	回転数	r/min	30	60	90	120	150	180	210	240	270	300	330	360
			出力トルク	N・ｍ	74.87	76.54	82.61	86.34	90.06	75.46	65.17	57.33	51.25	46.26	41.94	38.61
			出力O.H.L	N	4194	3332	2911	2646	2460	2313	2195	2097	2019	1950	1891	1833
	1/20		回転数	r/min	15	30	45	60	75	90	105	120	135	150	165	180
			出力トルク	N・ｍ	131.3	136.2	149	157.8	165.6	139.2	120.5	106.8	95.75	86.53	78.99	72.62
			出力O.H.L	N	5067	4194	3665	3332	3097	2911	2764	2646	2548	2460	2381	2313
	1/30		回転数	r/min	10	20	30	40	50	60	70	80	90	100	110	120
			出力トルク	N・ｍ	170.5	180.3	201.9	213.6	225.4	191.1	166.6	148	132.3	120.5	109.8	100.9
			出力O.H.L	N	5067	4802	4194	3812	3538	33352	3165	3028	2911	2813	2724	2646
90型	1/40		回転数	r/min	7.5	15	22.5	30	37.5	45	52.5	60	67.5	75	82.5	90
			出力トルク	N・ｍ	215.6	229.3	257.7	274.4	289.1	245	214.6	190.1	171.56	155.8	142.1	131.3
			出力O.H.L	N	6223	5664	4949	4498	4175	3930	3734	3567	3430	3312	3205	3116
	1/50		回転数	r/min	6	12	18	24	30	36	42	48	54	60	66	72
			出力トルク	N・ｍ	236.2	256.8	288.1	310.7	276.4	250.9	230.3	214.6	198.9	180.3	164.6	151.9
			出力O.H.L	N	6223	6105	5331	4841	4498	4234	4018	3842	3695	3567	3459	3361
	1/60		回転数	r/min	5	10	15	20	25	30	35	40	45	50	55	60
			出力トルク	N・ｍ	280.3	304.8	342	303.8	269.5	242.1	222.5	207.8	196	184.2	175.4	167.6
			出力O.H.L	N	6223	6223	5664	5145	4773	4498	4273	4087	3930	3793	3675	3567
	1/10	2.2(Kw)	回転数	r/min	30	60	90	120	150	180	210	240	270	300	330	360
			出力トルク	N・ｍ	93.79	101.9	107.8	111.7	114.7	96.04	83.2	73.11	65.27	58.9	54.1	49.59
			出力O.H.L	N	4498	3567	3116	2832	2626	2470	2352	2244	2166	2087	2019	1960
	1/20		回転数	r/min	15	30	45	60	75	90	105	120	135	150	165	180
			出力トルク	N・ｍ	170.5	188.2	200.9	209.7	215.6	180.3	157.8	139.2	124.5	112.7	103.9	95.26
			出力O.H.L	N	5664	4498	3930	3567	3312	3116	2960	2832	2724	2626	2548	2470
	1/30		回転数	r/min	10	20	30	40	50	60	70	80	90	100	110	120
			出力トルク	N・ｍ	214.6	243	263.6	278.3	290.1	245	213.6	189.1	169.5	153.9	142.1	130.3
			出力O.H.L	N	6223	5145	4498	4087	3793	3567	3391	3244	3116	3009	2920	2832
100型	1/40		回転数	r/min	7.5	15	22.5	30	37.5	45	52.5	60	67.5	75	82.5	90
			出力トルク	N・ｍ	283.2	318.5	347.9	366.5	381.2	321.4	281.3	249.9	224.4	203.8	188.2	173.5
			出力O.H.L	N	7536	6517	5694	5165	4802	4518	4292	4106	3949	3812	3695	3587
	1/50		回転数	r/min	6	12	18	24	30	36	42	48	54	60	66	72
			出力トルク	N・ｍ	316.5	364.6	397.9	423.4	402.8	361.6	330.3	292	262.6	239.1	221.5	203.8
			出力O.H.L	N	7536	7017	6125	5566	5165	4861	4626	4420	4253	4106	3979	3861
	1/60		回転数	r/min	5	10	15	20	25	30	35	40	45	50	55	60
			出力トルク	N・ｍ	376.3	432.2	471.4	433.2	386.1	345.9	316.5	295	280.3	264.6	250.9	241.1
			出力O.H.L	N	7536	7458	6517	5919	5498	5165	4910	4694	4518	4361	4224	4106

展開図

展開図

部品表

ケーシング
ウォーム軸ユニット
モータフランジ
モータ（※BHFには付属しない）
ウォームホイール
出力軸
出力シールドカバー
軸受（ベアリング）
オイルシール
Oリング
DUベース（※BHDM/BHHDM）
Lベース（※BHLM）
Zベース（※BHZM）
シールキャップ

ベアリング・オイルシール型番詳細

こちらの機種の詳細に関しては、別途お問い合わせください。
