BHZF

図面

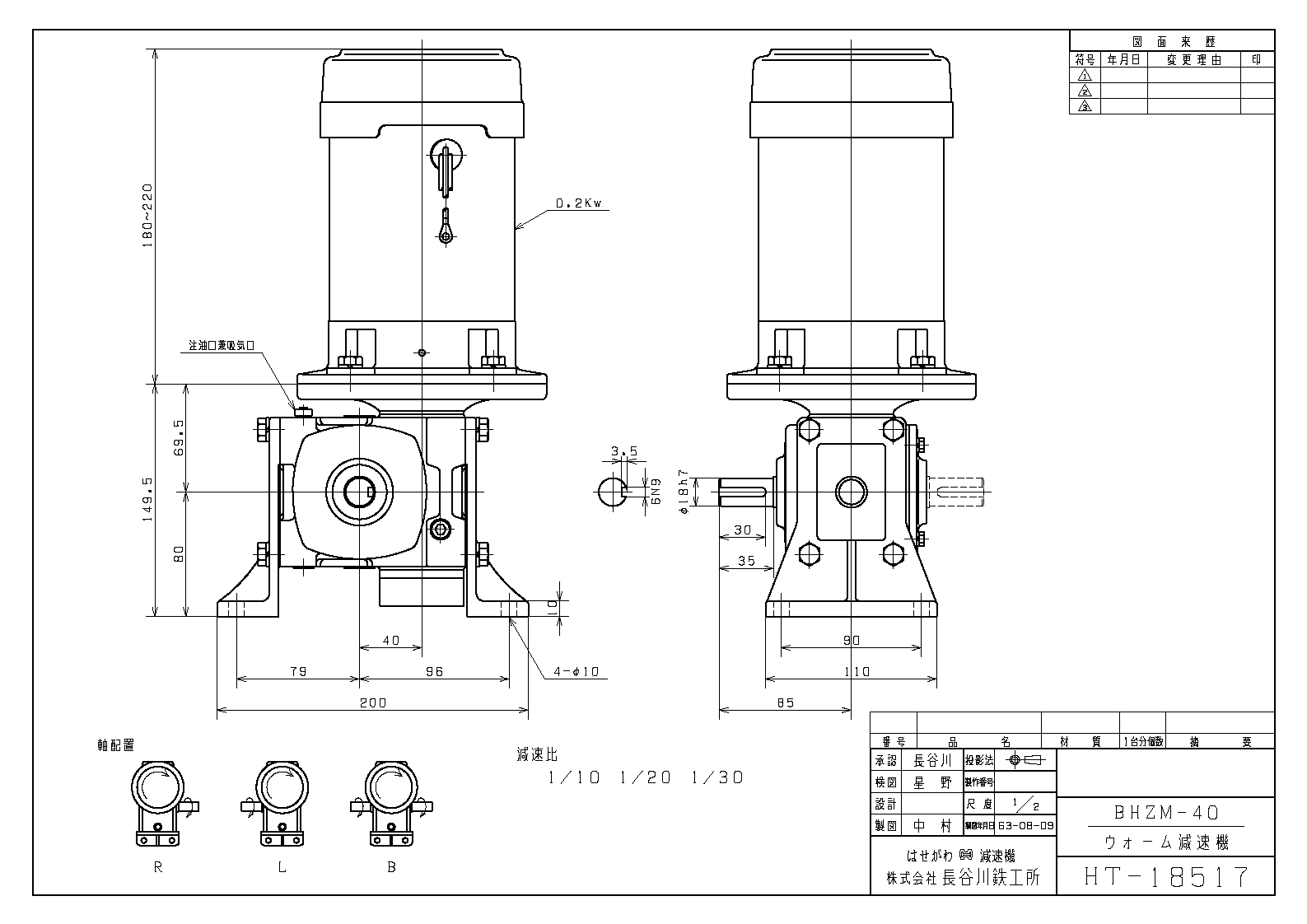

40型

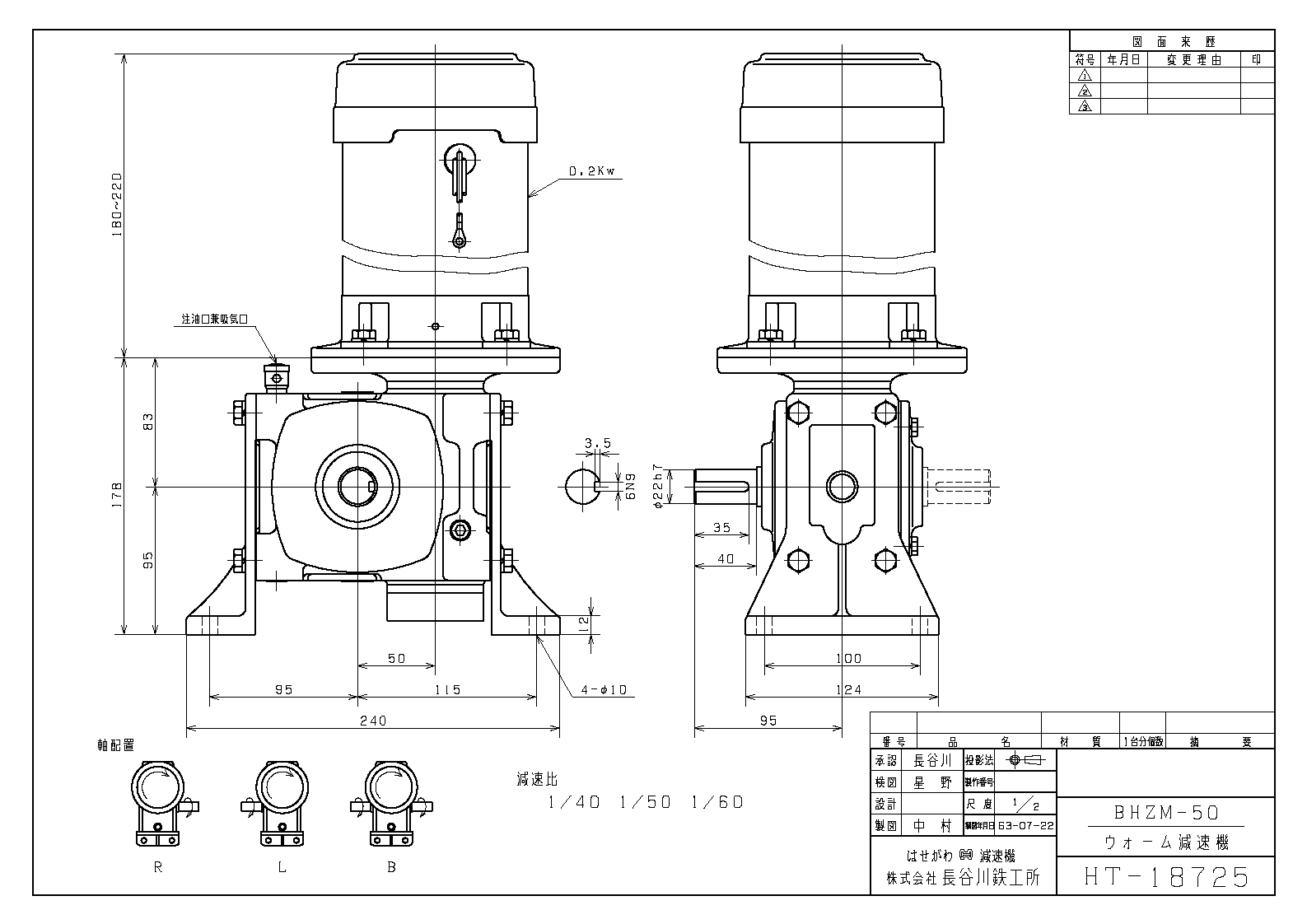

50型

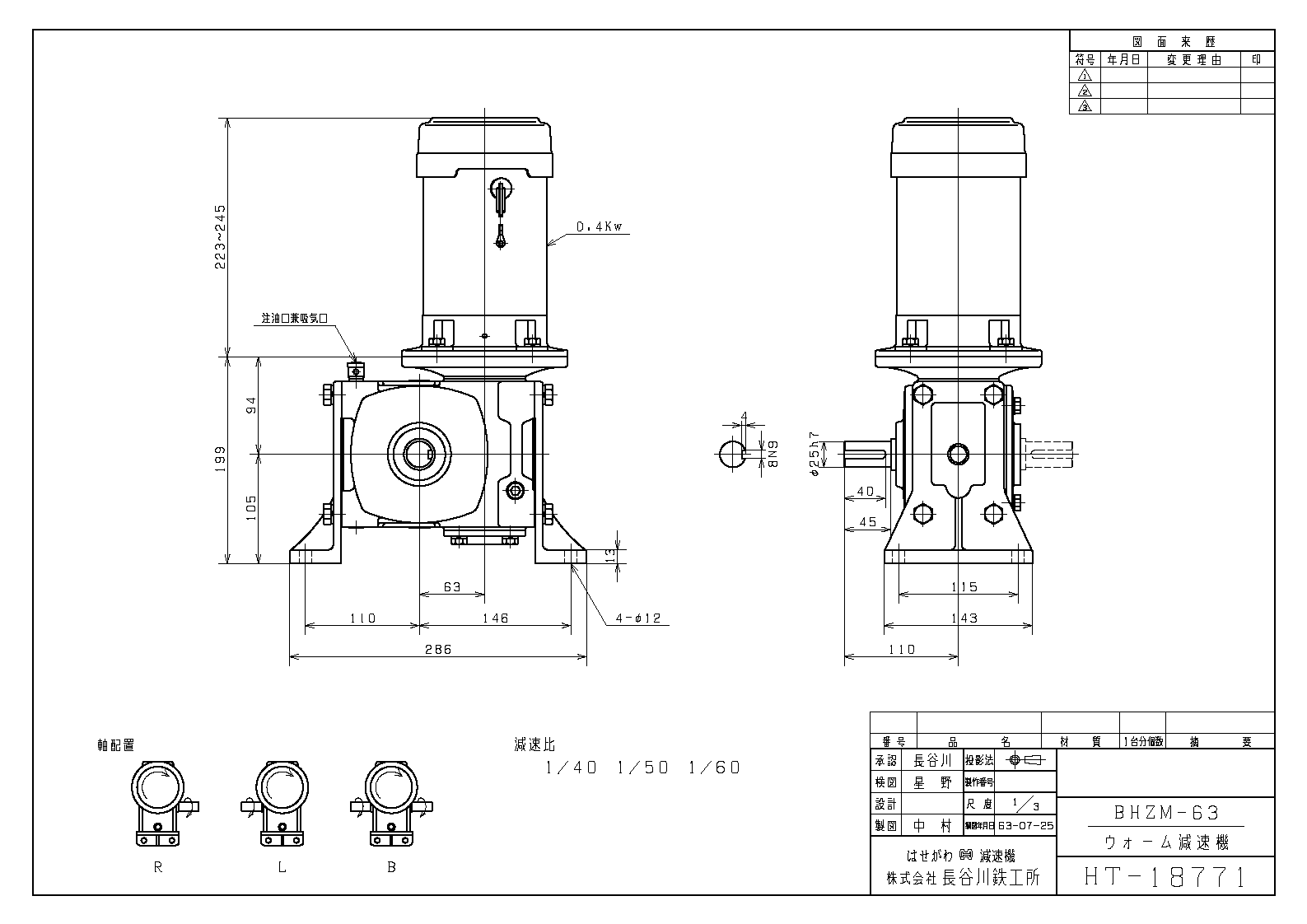

63型

70型

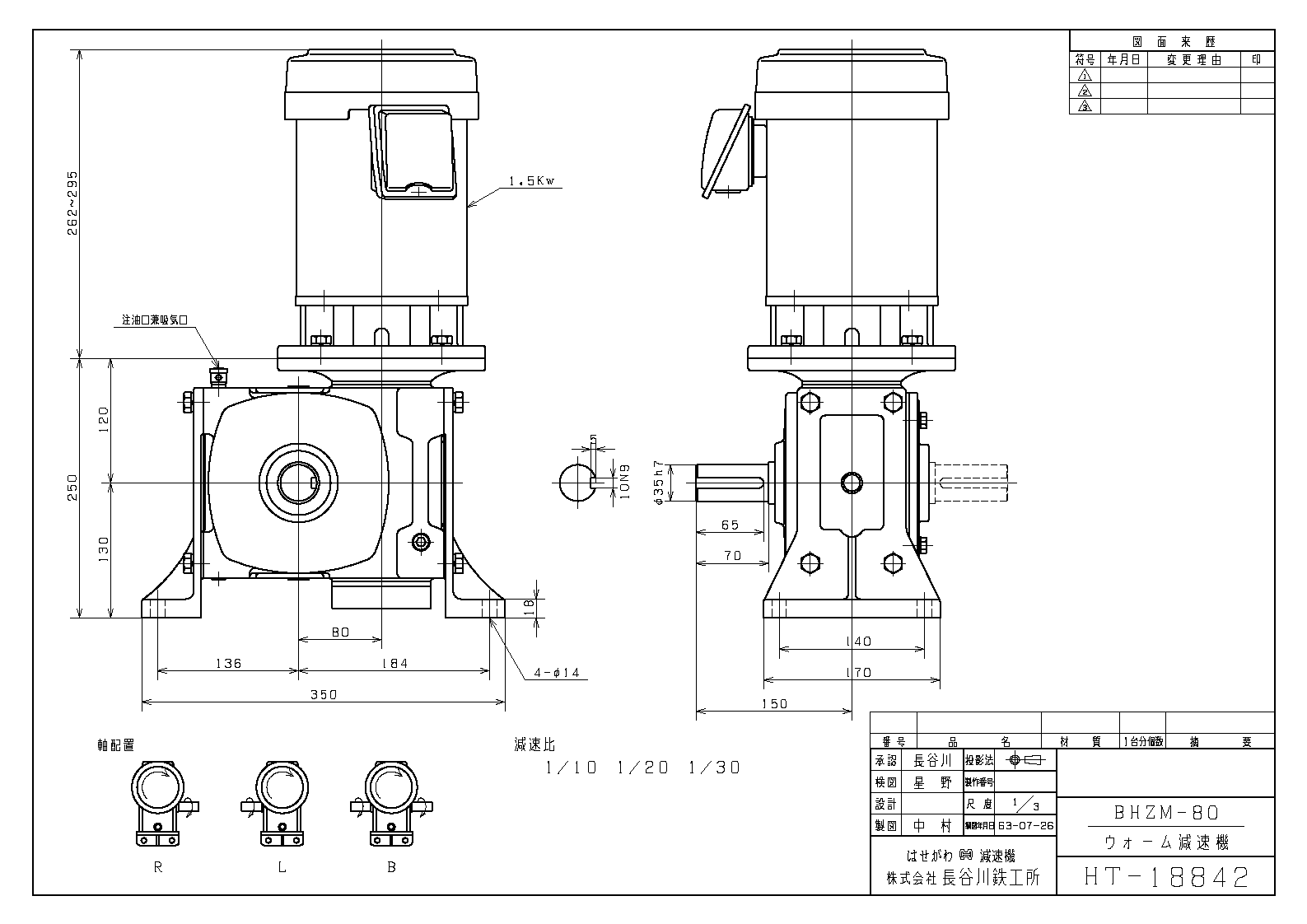

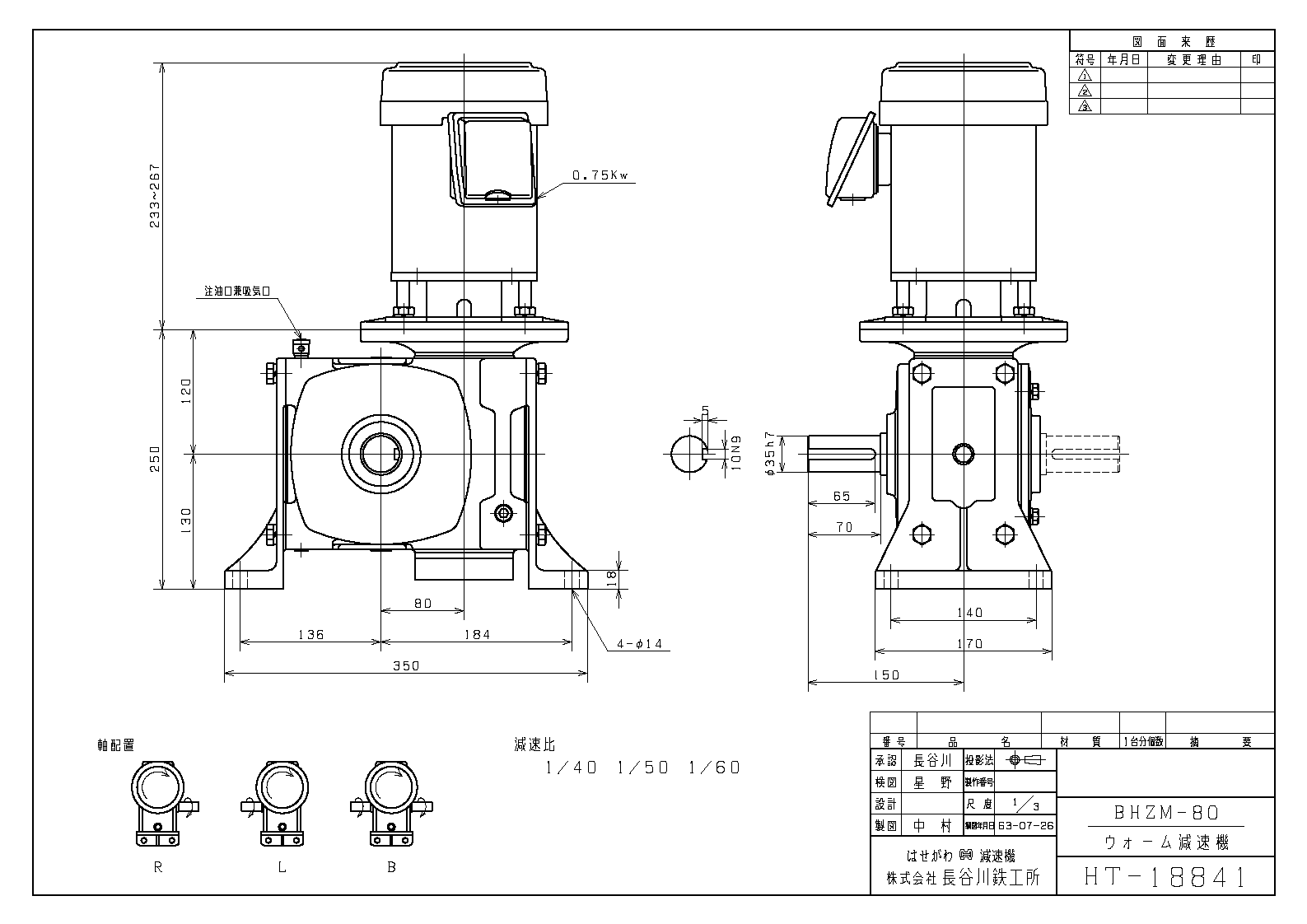

80型

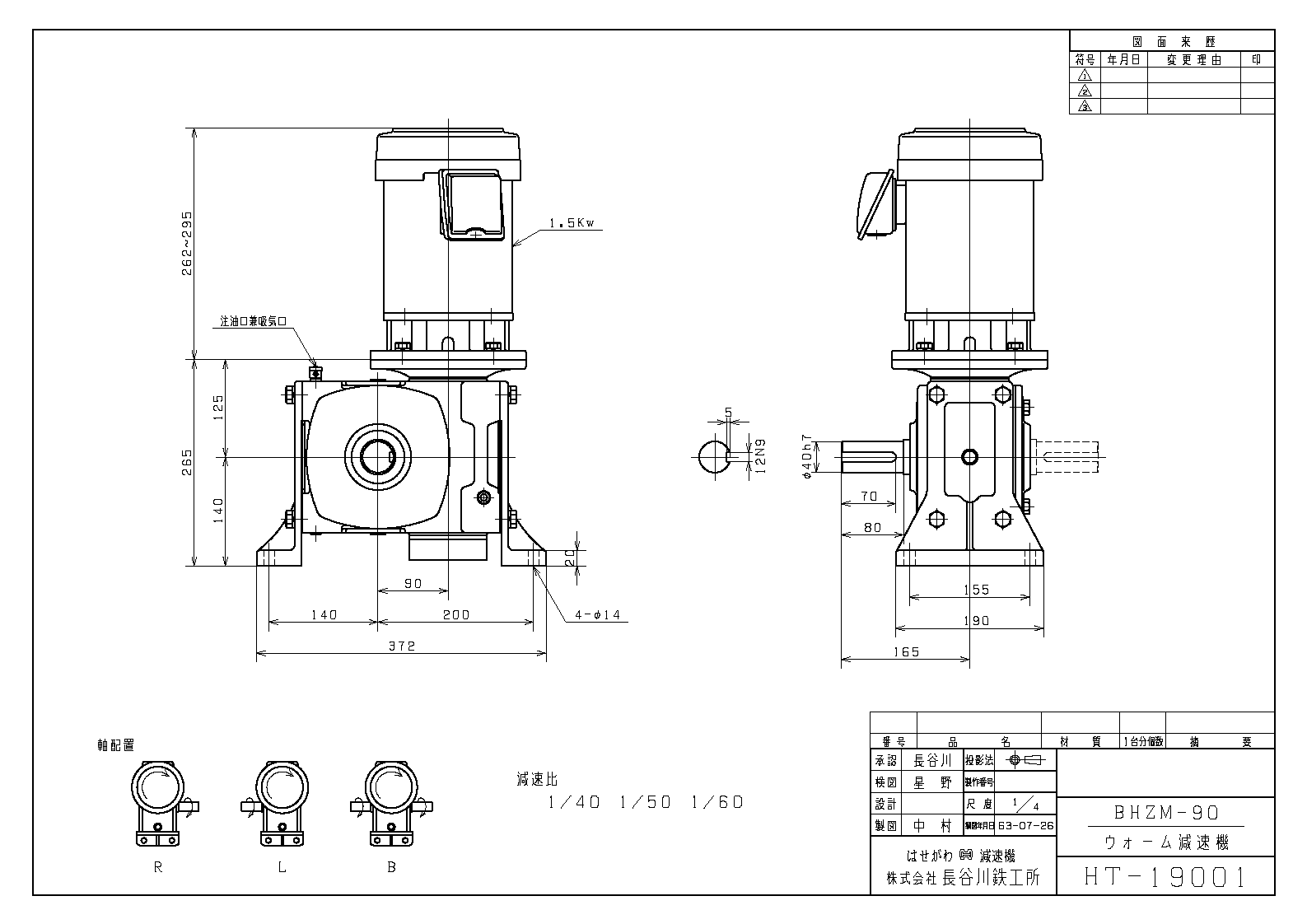

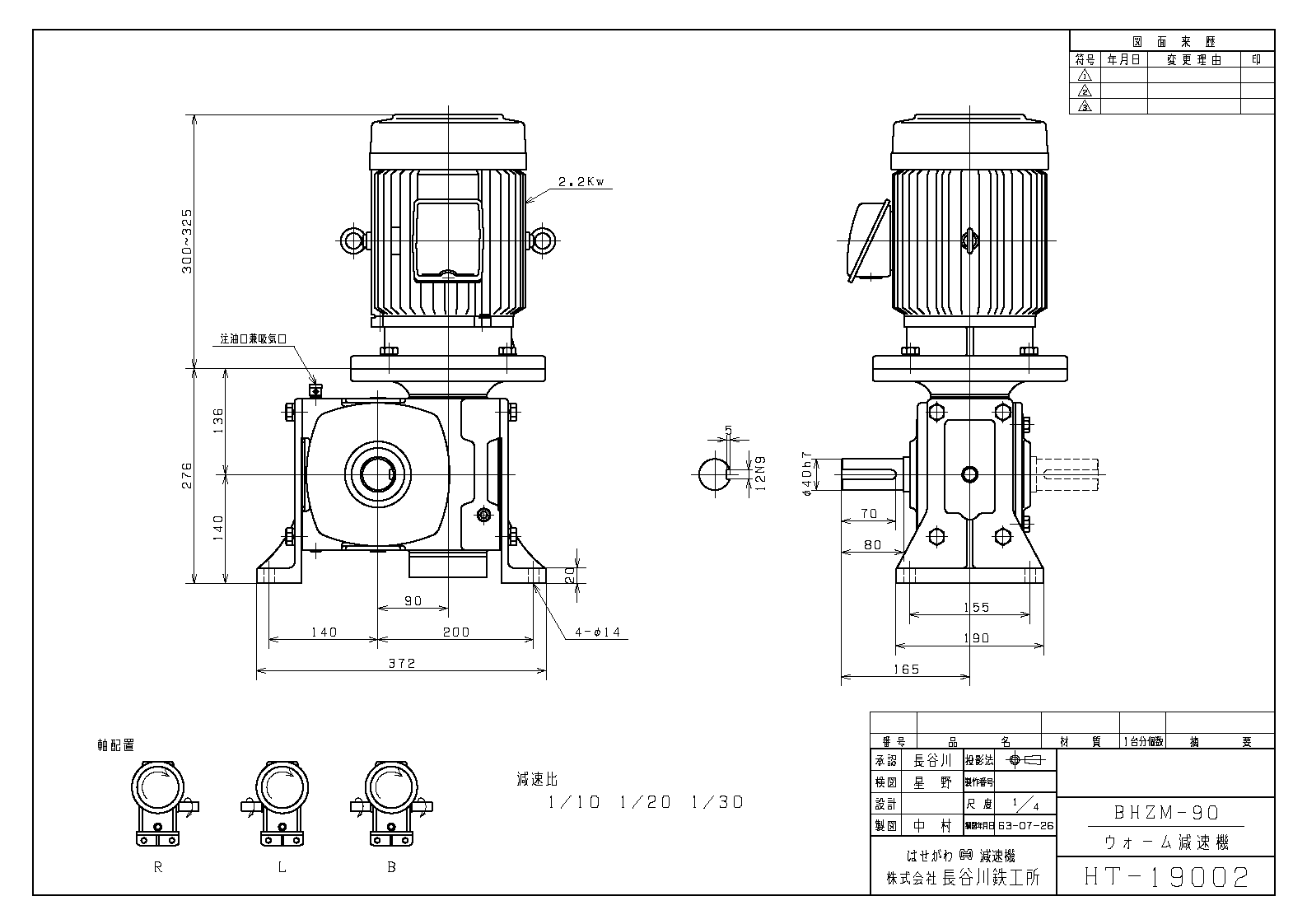

90型

伝動能力表

減速比モーター出力項目単位50Hz60Hz
40型1/100.2(kw)回転数r/min145175
出力トルクN・m10.989.21
出力O.H.LN14311431
1/200.2(kw)回転数r/min72.587.5
出力トルクN・m19.816.66
出力O.H.LN14311431
1/300.2(kw)回転数r/min48.358.3
出力トルクN・m26.4622.34
出力O.H.LN14311431
50型1/400.2(kw)回転数r/min36.343.8
出力トルクN・m30.4825.97
出力O.H.LN22342234
1/500.2(kw)回転数r/min2935
出力トルクN・m37.6331.95
出力O.H.LN22342234
1/600.2(kw)回転数r/min24.229.2
出力トルクN・m41.5535.38
出力O.H.LN22342234
1/100.4(kw)回転数r/min145175
出力トルクN・m22.0518.42
出力O.H.LN22342234
1/200.4(kw)回転数r/min72.587.5
出力トルクN・m38.8132.63
出力O.H.LN22342234
1/300.4(kw)回転数r/min48.358.3
出力トルクN・m54.6846.16
出力O.H.LN22342234
63型1/400.4(kw)回転数r/min36.343.8
出力トルクN・m64.6855.37
出力O.H.LN28622862
1/500.4(kw)回転数r/min2935
出力トルクN・m83.8971.34
出力O.H.LN28622862
1/600.4(kw)回転数r/min24.229.2
出力トルクN・m81.2470.17
出力O.H.LN28622862
70型1/100.75(kw)回転数r/min145175
出力トルクN・m42.6335.67
出力O.H.LN34993499
1/200.75(kw)回転数r/min72.587.5
出力トルクN・m75.9563.9
出力O.H.LN34993499
1/300.75(kw)回転数r/min48.358.3
出力トルクN・m105.889.77
出力O.H.LN34993499
80型1/400.75(kw)回転数r/min36.343.8
出力トルクN・m139.2117.6
出力O.H.LN50675067
1/500.75(kw)回転数r/min2935
出力トルクN・m157.8134.3
出力O.H.LN50675067
1/600.75(kw)回転数r/min24.229.2
出力トルクN・m191.1161.7
出力O.H.LN50675067
1/101.5(kw)回転数r/min145175
出力トルクN・m86.2472.13
出力O.H.LN50675067
1/201.5(kw)回転数r/min72.587.5
出力トルクN・m157.8132.3
出力O.H.LN50675067
1/301.5(kw)回転数r/min48.358.3
出力トルクN・m214.6181.3
出力O.H.LN50675067
90型1/401.5(kw)回転数r/min36.343.8
出力トルクN・m276.4233.2
出力O.H.LN62236223
1/501.5(kw)回転数r/min2935
出力トルクN・m276.4251.9
出力O.H.LN62236223
1/601.5(kw)回転数r/min24.229.2
出力トルクN・m270.5242.1
出力O.H.LN62236223
1/102.2(kw)回転数r/min145175
出力トルクN・m127.4106.80
出力O.H.LN62236223
1/202.2(kw)回転数r/min72.587.5
出力トルクN・m239.1200.9
出力O.H.LN62236223
1/302.2(kw)回転数r/min48.358.3
出力トルクN・m315.6270.5
出力O.H.LN62236223
100型1/402.2(kw)回転数r/min36.343.8
出力トルクN・m419.4355.7
出力O.H.LN75367536
1/502.2(kw)回転数r/min2935
出力トルクN・m402.8361.6
出力O.H.LN75367536
1/602.2(kw)回転数r/min24.229.2
出力トルクN・m386.1345.9
出力O.H.LN75367536

展開図

展開図

部品表

  1. ケーシング
  2. ウォーム軸ユニット
  3. モータフランジ
  4. モータ(※BHFには付属しない)
  5. ウォームホイール
  6. 出力軸
  7. 出力シールドカバー
  8. 軸受(ベアリング)
  9. オイルシール
  10. Oリング
  11. DUベース(※BHDM/BHHDM)
  12. Lベース(※BHLM)
  13. Zベース(※BHZM)
  14. シールキャップ

ベアリング・オイルシール型番詳細

こちらの機種の詳細に関しては、別途お問い合わせください。
