伝動能力表展開図

ベアリング・オイルシール型番詳細

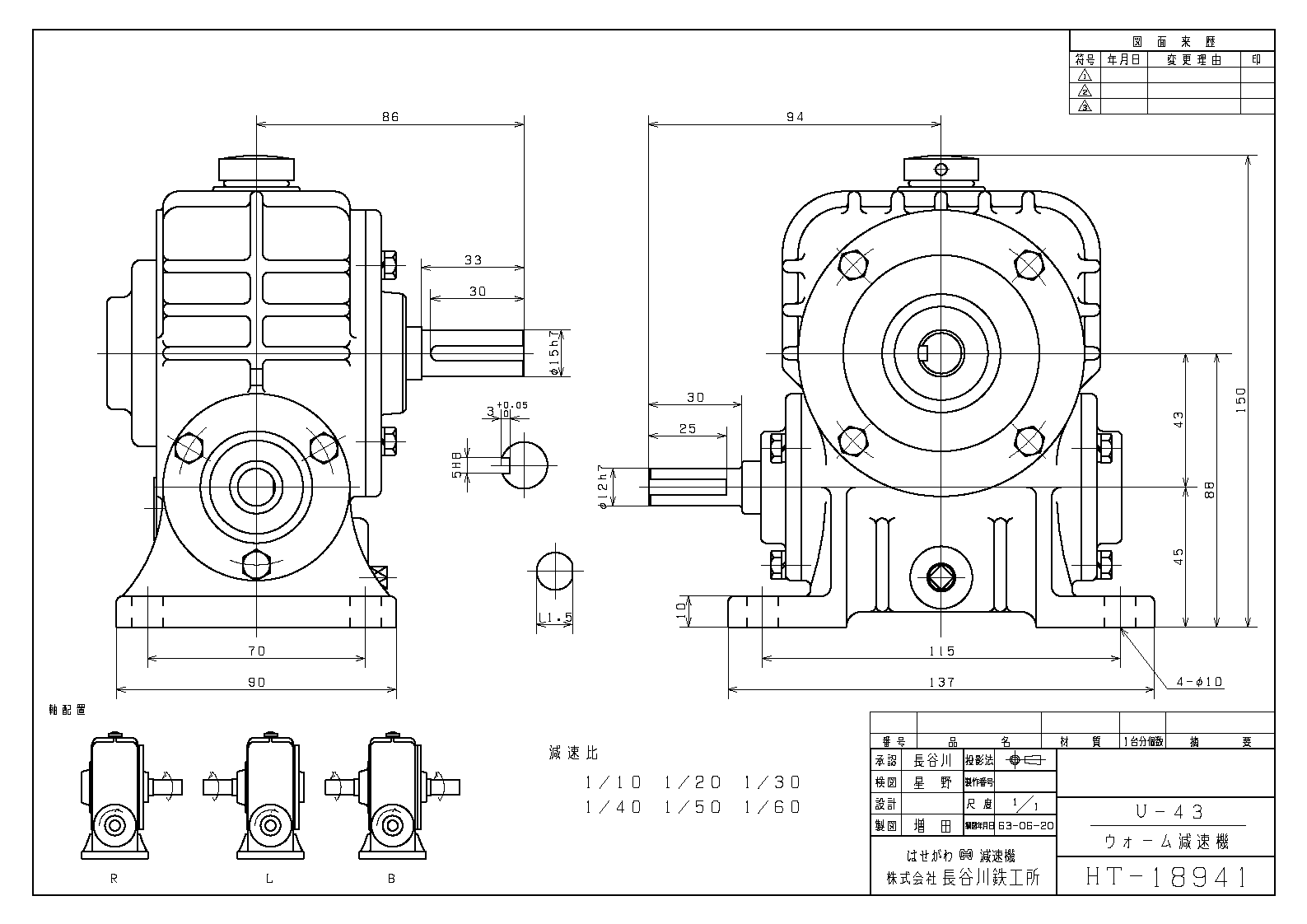

図面

43型

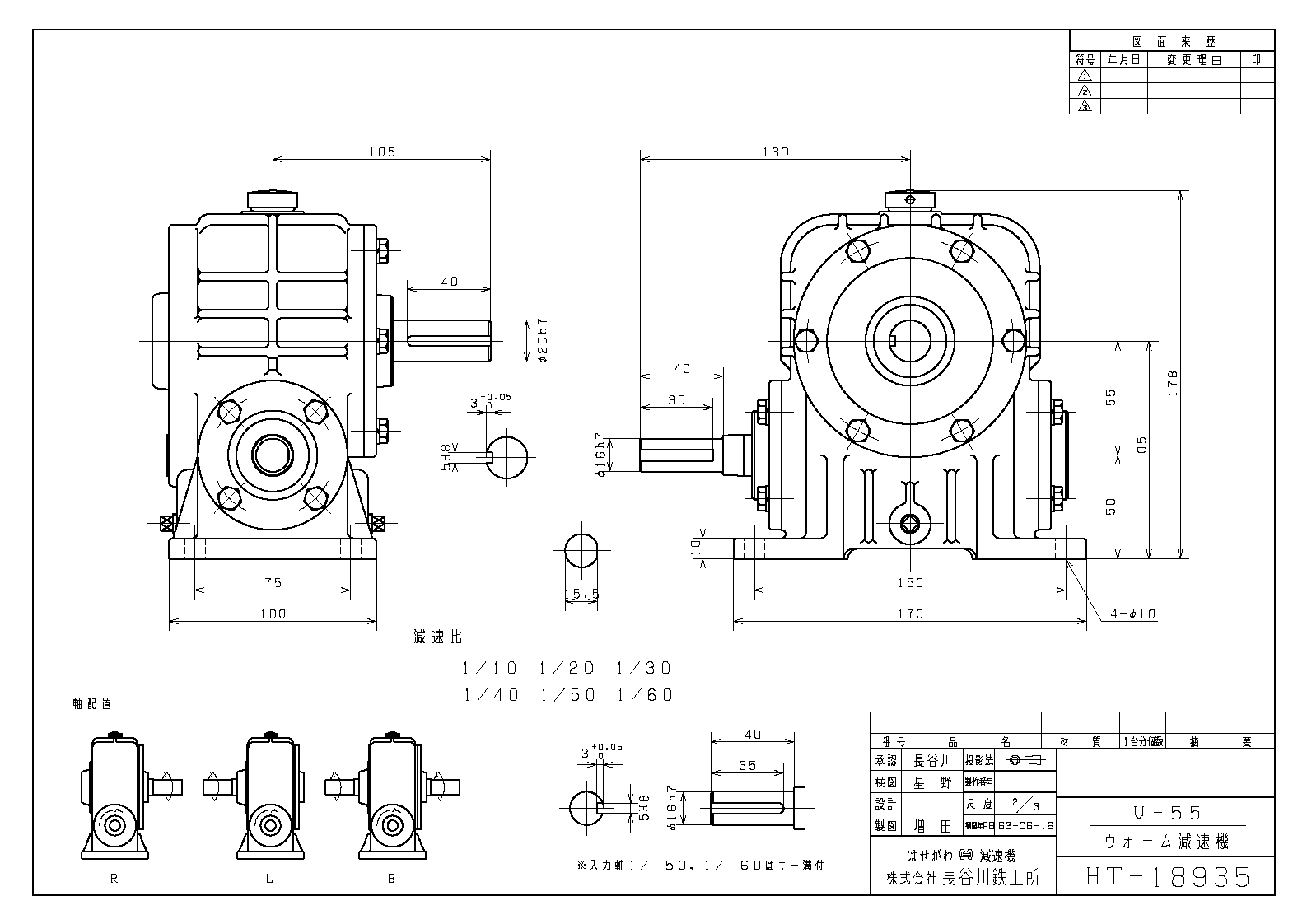

55型

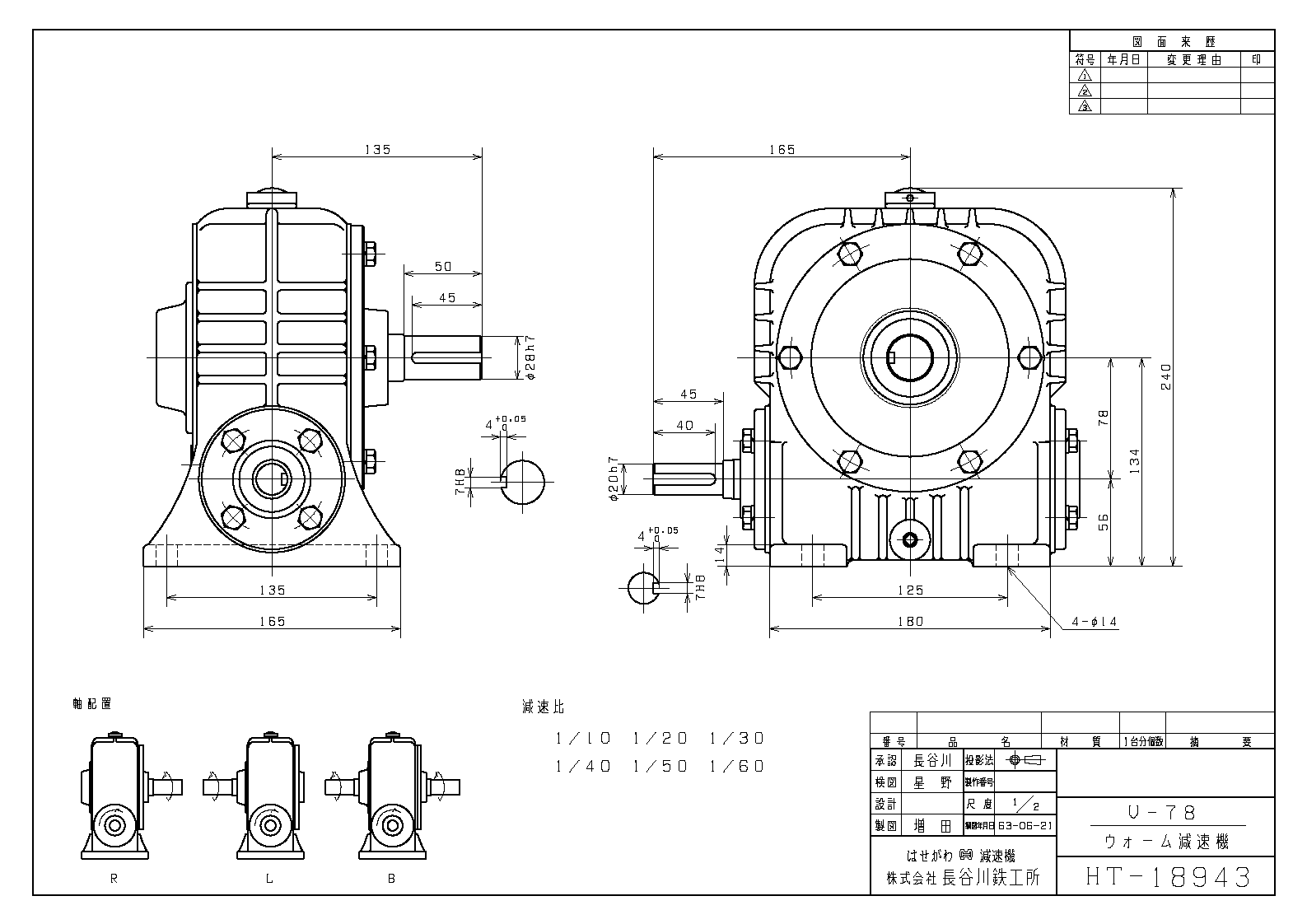

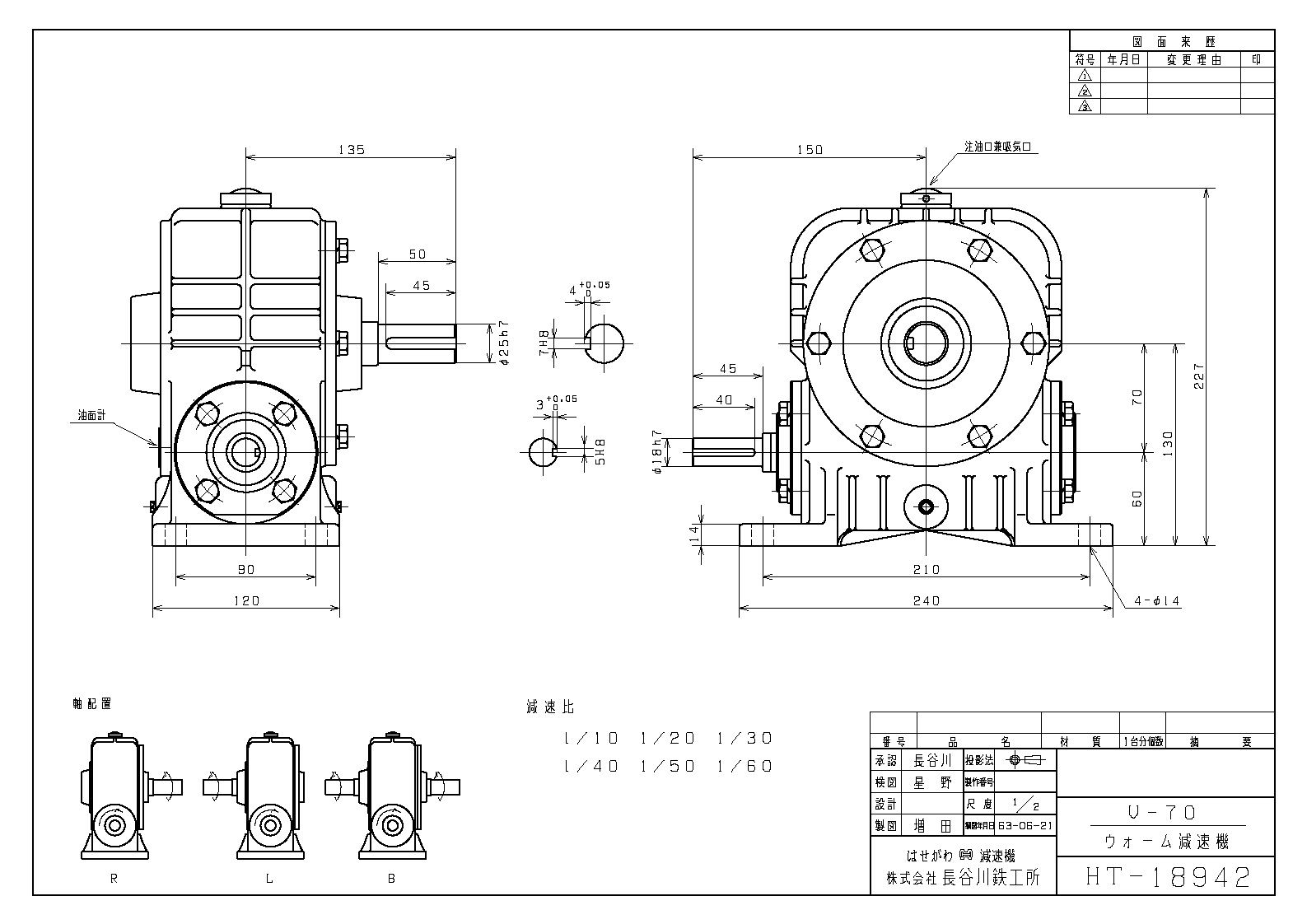

70型

78型

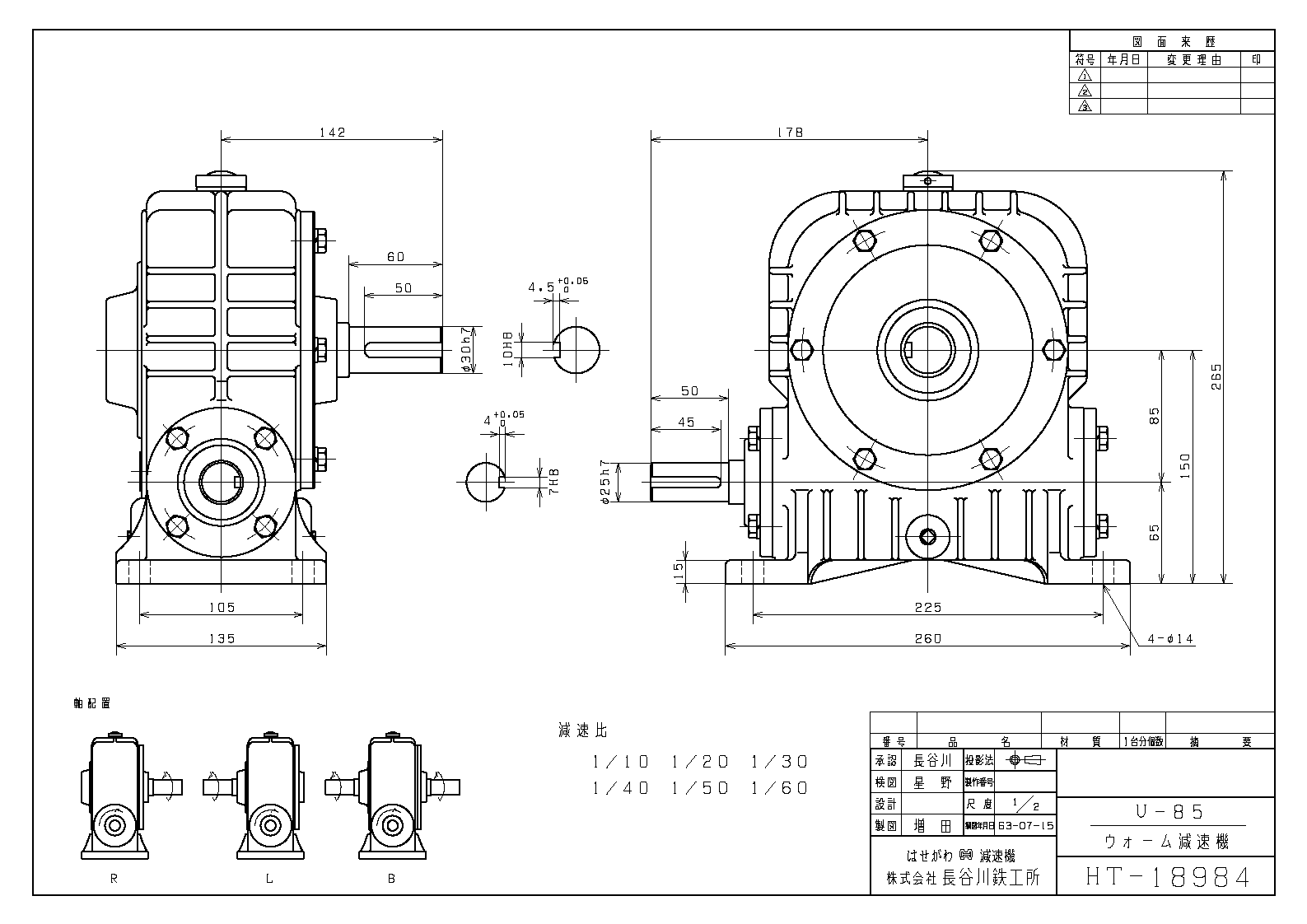

85型

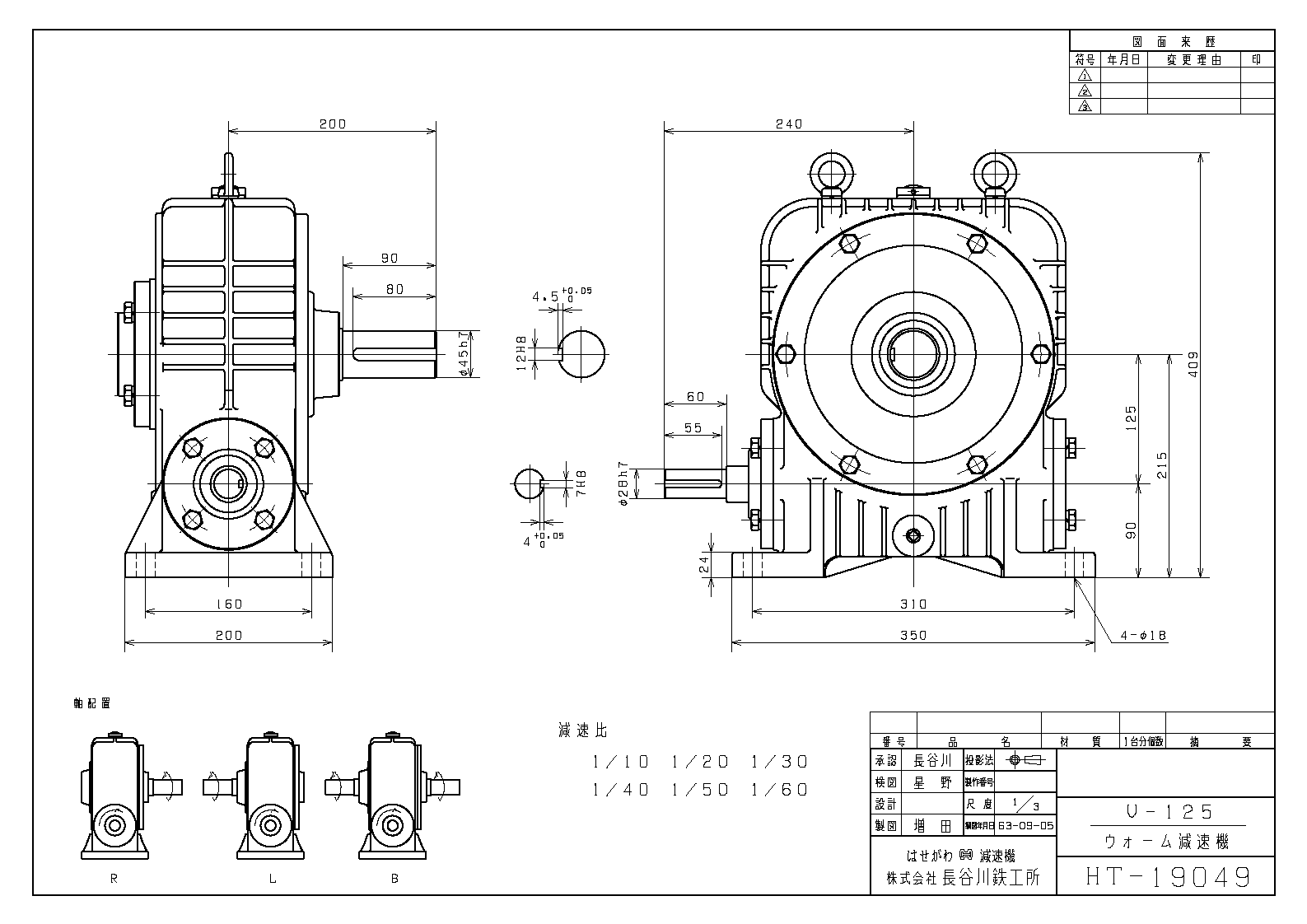

92型

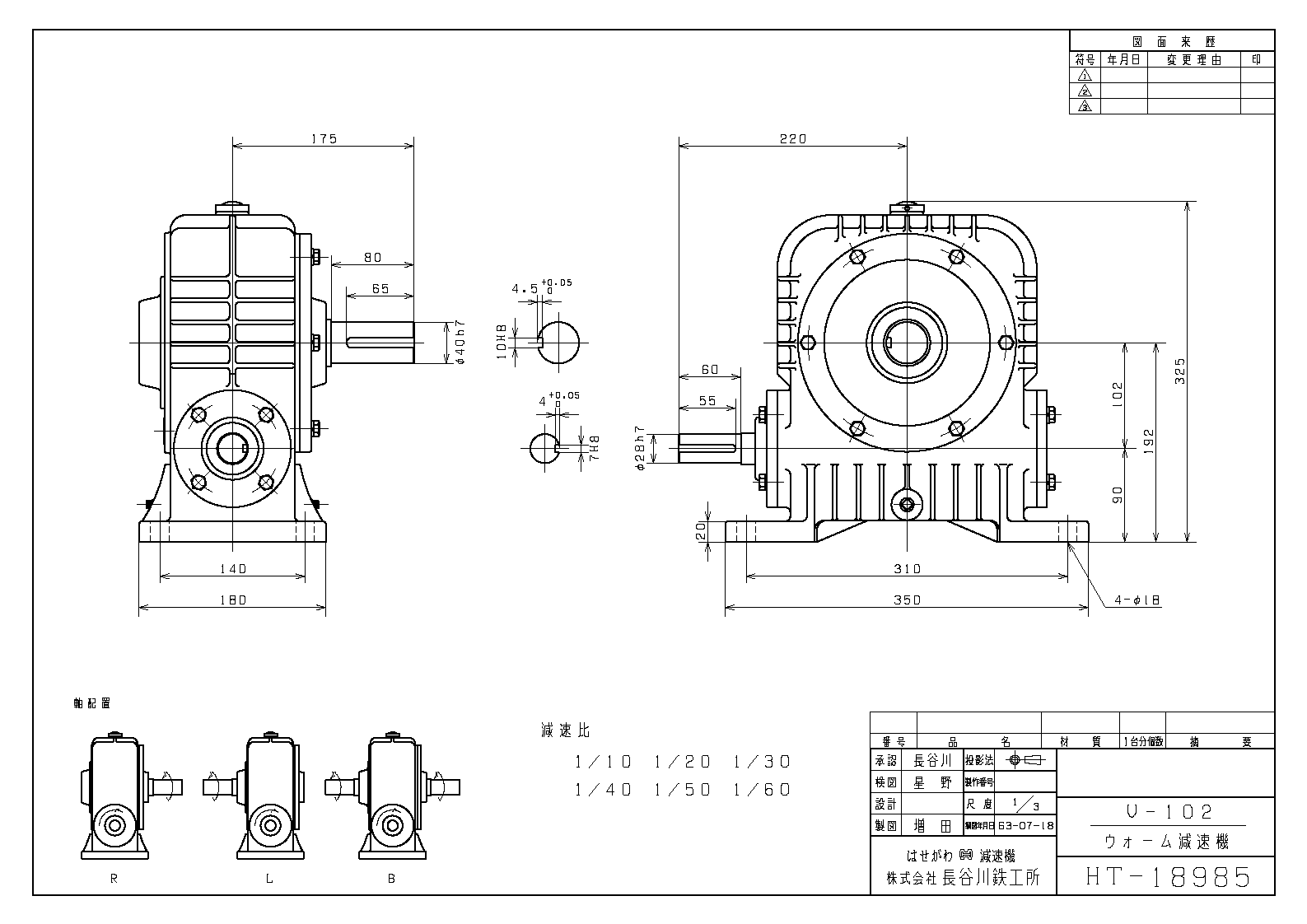

102型

125型

150型

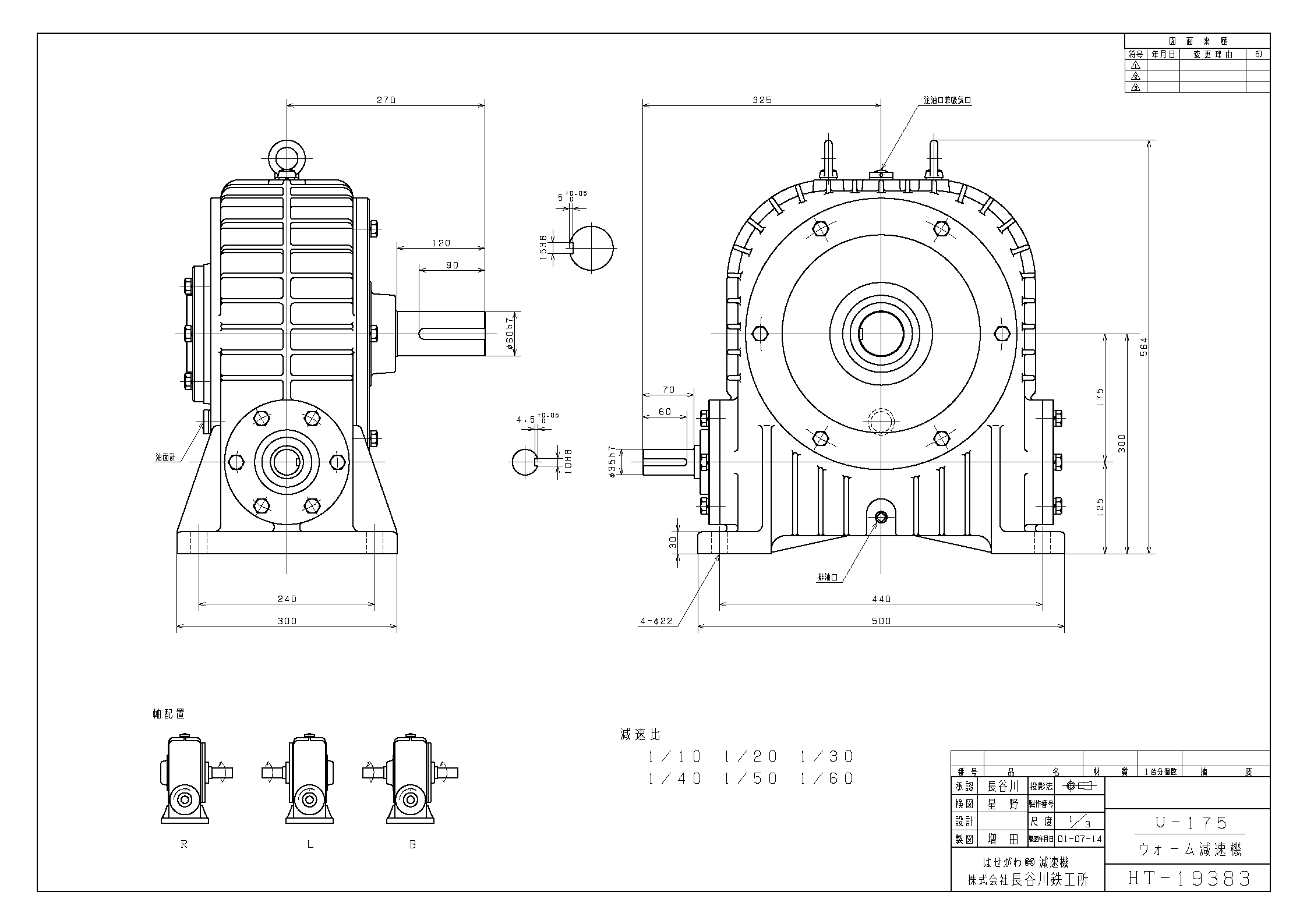

175型

200型

伝動能力表

減速比	入力軸回転数	項目	単位	43型	55型	70型	78型	85型	92型	102型	125型	150型	175型	200型	225型	250型	300型
1/10	1800(r/min)	入力動力	Kw	0.73	1.24	3.14	3.76	4.09	5.51	7.15	12.10	14.20	22.3	32.8	36.3	50.2
		出力トルク	N・ｍ	32.54	55.86	147.0	178.4	191.1	260.7	341.0	578.2	698.7	1088	1607	1774	2470
		出力O.H.L	N	803.6	1176	1695	1735	2283	4802	5459	6096	7134	11672	12417	14004	24755
	1500	入力動力	Kw	0.67	1.17	2.94	3.51	3.77	5.08	6.62	11.1	13.1	20.7	30.4	34.1	46.9
		出力トルク	N・ｍ	35.48	62.52	1637	198	208.7	286.2	375.3	635.0	767.3	1196	1784	1980	2764
		出力O.H.L	N	833	1245	1803	1842	2421	5057	5753	6429	7517	12289	13073	14945	25725
	1200	入力動力	Kw	0.6	1.07	2.69	3.22	3.45	4.65	6.02	10.1	11.8	18.7	27.4	30.8	42.8
		出力トルク	N・ｍ	39	70.36	185.2	224.4	236.2	323.4	422.4	710.5	858.5	1343.0	1999	2244.0	3136
		出力O.H.L	N	833	1313	1940	1980	2607	5145	6164	6889.0	8056	13171	14014	15876	25725
	1000	入力動力	Kw	0.54	0.97	2.46	2.95	3.25	4.37	5.65	9.3	11.00	17.3	25.3	28.3	39.6
		出力トルク	N・ｍ	41.55	76.54	200.9	245	263.6	360.6	470.4	783.0	947.7	1480	2205	2470	3469
		出力O.H.L	N	833	1421	2058	2107	2773	5145	6537	7301.0	8546	13975	14857	16807	25725
	500	入力動力	Kw	0.33	0.63	1.58	1.91	2.28	3.04	4.03	6.9	8.07	13.1	193	21.3	29.8
		出力トルク	N・ｍ	48.31	93.79	248.9	305.8	354.8	483.1	646.8	1117	1352	2166	3224	3616	5027
		出力O.H.L	N	833	1705	2391	2646	3489	5145	7232	8820.0	10476	17042	18218	20551	25725
1/15	1800(r/min)	入力動力	Kw	0.55	0.92	2.35	2.79	3.05	4.11	5.34	9.4	12.4	18.6	23	29.8	37
		出力トルク	N・ｍ	34.69	59.49	157.8	192.1	202.9	279.3	365.5	655.6	896.7	1313	1637	2136	2656
		出力O.H.L	N	833	1343	1940	1980	2607	5145	6164	6889.0	8056	13171	14014	15876	25725
	1500	入力動力	Kw	0.51	0.88	2.21	2.64	2.82	3.78	4.95	8.7	11.5	17.2	21.5	27.6	34.6
		出力トルク	N・ｍ	37.83	66.74	176.4	214.6	222.5	304.8	400.8	719.3	989.8	1450	1823	2372	2969
		出力O.H.L	N	833	1421	2058	2107	2773	5145	6537	7301	8546	13975	14857	16807	25725
	1200	入力動力	Kw	0.46	0.81	2.02	2.42	2.6	3.5	4.53	7.9	10.4	15.6	19.5	25	31.7
		出力トルク	N・ｍ	41.65	74.87	198	242.1	252.8	347.9	452.8	805.6	1098	1627	2058	2675	3381
		出力O.H.L	N	833	1529	2205	2254	2969	5145	6948	7781.0	9094	14876	15817	17973	25725
	1000	入力動力	Kw	0.41	0.74	1.85	2.22	2.46	3.29	4.27	7.35	9.67	14.4	18	23	29.3
		出力トルク	N・ｍ	44.2	81.44	215.6	262.6	281.3	386.1	504.7	894.7	1215	1793	2254	2940	3724
		出力O.H.L	N	833	1627	2352	2411	31756	5145	7232	8193.0	9584	15670	16670	19149	25725
	500	入力動力	Kw	0.25	0.48	1.2	1.44	1.74	2.31	3.07	5.4	7.12	11	13.7	15.1	21.9
		出力トルク	N・ｍ	51.35	99.96	264.6	325.4	377.3	514.5	690.9	1254.0	17235	2617	3312	3734	5400
		出力O.H.L	N	833	1705	2195	3038	3989	5145	7232	8820.0	11593	17042	19992	21570	25725
1/20	1800(r/min)	入力動力	Kw	0.45	0.9	1.49	2.25	2.63	3.19	4.36	7.17	8.33	14.4	19.2	23.6	29.1	41.1
		出力トルク	N・ｍ	35.48	75.07	125.4	197	228.3	280.3	391	658.6	774.2	1343	1793	2205	2744	3861
		出力O.H.L	N	833	1470	2127	2166	2862	5145	6723	7517.0	8791	14367	15288	17277	25725	28626
	1500	入力動力	Kw	0.42	0.85	1.4	2.12	2.45	2.97	4.03	6.7	7.7	13.3	17.9	21.7	27.1	38.7
		出力トルク	N・ｍ	38.71	83.01	140.1	219.5	251.9	308.7	430.2	732.1	851.6	1480	1980	2430	3048	4351
		出力O.H.L	N	833	1568	2264	2313	3048	5145	7085	7928.0	9271	15161	16121	18208	25725	30174
	1200	入力動力	Kw	0.38	0.77	1.3	1.94	2.3	2.77	3.75	6.16	6.97	12.1	16.1	19.8	24.8	35.4
		出力トルク	N・ｍ	42.43	92.12	158.8	247	288.1	352.8	492	826.1	952.6	1656	2225	2744	3459	4949
		出力O.H.L	N	833	1686	2391	2489	3283	5145	7232	8457.0	9888	16180	17209	19610	25725	32497
	1000	入力動力	Kw	0.34	0.71	1.2	1.79	2.13	2.57	3.5	5.8	6.56	11.2	14.9	18.63	22.8	32.8
		出力トルク	N・ｍ	45.08	98.98	173.5	269.5	316.5	389.1	541.9	921.2	1058	1823	2440	3018	3783	5478
		出力O.H.L	N	833	1705	2391	2646	3489	5145	7232	8820	10476	17042	19992	21570	25725	34045
	500	入力動力	Kw	0.21	0.45	0.8	1.17	1.46	1.56	2.49	4.1	5.09	8.49	11.4	11.8	17.5	22.1
		出力トルク	N・ｍ	52.43	118	217.6	332.2	408.7	504.7	704.6	1245.0	1490	2636	3567	3734	5557	6791
		出力O.H.L	N	833	1705	2391	3293	3989	5145	7232	8820.0	11593	17042	19992	21570	25725	36515
1/30	1800(r/min)	入力動力	Kw	0.34	0.56	1.39	1.65	1.98	2.41	3.12	5.4	7.03	10.6	13.1	16.7	20.9	29.2
		出力トルク	N・ｍ	35.77	61.15	162.7	198	236.2	287.1	378.3	676.2	930	1362	1695	2225	2754	3920
		出力O.H.L	N	833	1686	2391	2489	3273	5145	7232	8487.0	9918	17042	17258	19610	25725	32497
	1500	入力動力	Kw	0.32	0.55	1.32	1.56	1.85	2.24	2.91	5.02	6.54	9.84	12.3	15.5	19.6	27.5
		出力トルク	N・ｍ	39	68.6	182.3	221.5	260.7	314.6	414.5	743.8	1019	1509	1891	2470	3087	4400
		出力O.H.L	N	833	1705	2391	2656	3499	5145	7232	8820.0	10476	17042	18218	20551	25725	34045
	1200	入力動力	Kw	0.29	0.51	1.21	1.44	1.74	2.1	2.68	4.6	5.96	8.98	11.2	14.2	18	25.2
		出力トルク	N・ｍ	42.83	76.93	204.8	249.9	297.9	358.7	466.5	831.0	1147	1686	2127	2773	3499	4998
		出力O.H.L	N	833	1705	2391	2852	3753	5145	7232	8820.0	11201	17042	19482	21570	25725	36515
	1000	入力動力	Kw	0.26	0.47	1.12	1.33	1.62	1.99	2.55	4.4	5.26	8.38	10.4	13.1	16.7	23.4
		出力トルク	N・ｍ	45.37	83.59	222.5	271.5	327.3	398.9	520.4	928.1	1274	1852	2332	3048	3851	5527
		出力O.H.L	N	833	1705	2391	3048	3989	5145	7232	8820.0	11593	17042	19992	21570	25725	36515
	500	入力動力	Kw	0.17	0.32	0.75	0.88	1.13	1.44	1.89	3.3	4.19	6.54	8.12	8.6	12.9	25.1
		出力トルク	N・ｍ	52.72	103	272.4	335.2	421.4	529.2	710.5	1294.0	1784	2705	3420	3734	5606	6791
		出力O.H.L	N	833	1705	2391	3293	3989	5145	7232	8820.0	11593	17042	19992	21570	25725	36515
1/40	1800(r/min)	入力動力	Kw	0.28	0.55	0.89	1.32	1.55	1.85	2.5	4.1	4.65	8.06	10.7	13.1	16.1	23.6
		出力トルク	N・ｍ	35.28	74.87	125.4	197	228.3	279.3	390	665.4	775.2	1343	1803	2195	2744	3871
		出力O.H.L	N	833	1705	2391	2744	3616	5145	7232	8820.0	10809	17042	18806	21364	25725	35398
	1500	入力動力	Kw	0.26	0.53	0.85	1.25	1.46	1.74	2.33	3.8	4.34	7.4	9.95	12.1	15	21.5
		出力トルク	N・ｍ	38.51	82.71	140.1	218.5	251.9	308.7	431.2	730.1	853.6	1480	1989	2440	3058	4341
		出力O.H.L	N	833	1705	2391	2920	3842	5145	7232	8820.0	11427	17042	19884	21570	25725	36515
	1200	入力動力	Kw	0.24	0.48	0.79	1.16	1.38	1.64	2.19	3.6	3.96	6.88	9.06	11.1	13.8	19.8
		出力トルク	N・ｍ	42.24	91.73	158.8	247	287.1	352.8	492.9	828.1	951.6	1666	2225	2744	3459	4969
		出力O.H.L	N	833	1705	2391	3136	3989	5145	7232	8820.0	11593	17042	19992	21570	25725	36515
	1000	入力動力	Kw	0.22	0.44	0.74	1.08	1.29	1.54	2.06	3.37	3.8	6.4	8.42	10.4	12.8	18.4
		出力トルク	N・ｍ	44.98	98	172.5	268.5	316.5	388.1	542.9	923.2	1058	1823	2450	3028	3783	5488
		出力O.H.L	N	833	1705	2391	3293	3989	5145	7232	8820	11593	17042	19992	21570	25725	36515
	500	入力動力	Kw	0.14	0.29	0.51	0.73	0.91	1.09	1.45	2.42	2.83	5	6.64	6.98	10.1	12.1
		出力トルク	N・ｍ	52.14	117	216.6	331.2	407.7	502.7	702.7	1235.0	1490	2636	3577	3734	5566	6791
		出力O.H.L	N	833	1705	2391	3293	3989	5145	7232	8820	11593	17042	19992	21570	25725	36515
1/50	1800(r/min)	入力動力	Kw	0.25	0.36	0.72	1.12	1.21	1.58	2.03	3.34	4.5	6.17	8.73	9.94	13	17.6
		出力トルク	N・ｍ	37.63	51.94	114.7	201.9	209.7	297.9	369.5	641.9	915.3	1205	1725	1911	2646	3724
		出力O.H.L	N	833	1705	2391	2950	3989	5145	7232	8820	11544	17042	19992	21570	25725	36515
	1500	入力動力	Kw	0.24	0.34	0.69	1.06	1.14	1.51	1.91	3.11	4.22	5.68	8.22	9.29	12.1	16.5
		出力トルク	N・ｍ	40.87	58.02	127.4	224.4	230.3	334.2	406.7	703.6	999.6	1313	1911	2127	2950	4145
		出力O.H.L	N	833	1705	2391	3146	3989	5145	7232	8820	11593	17042	19992	21570	25725	36515
	1200	入力動力	Kw	0.21	0.32	0.66	0.96	1.08	1.39	1.8	2.91	3.94	5.25	7.46	8.6	11.2	15.2
		出力トルク	N・ｍ	44.39	65.07	146	248.9	262.6	373.4	464.5	797.7	1147	1470	2146	2411	3332	4704
		出力O.H.L	N	833	1705	2391	3205	3989	5145	7232	8820	11593	17042	19992	21570	25725	36515
	1000	入力動力	Kw	0.2	0.3	0.61	0.89	1.02	1.28	1.7	2.78	3.72	4.9	6.93	8.05	10.4	14
		出力トルク	N・ｍ	46.94	70.76	158.8	267.5	290.1	404.7	512.5	889.8	1264	1607	2352	2656	3655	5145
		出力O.H.L	N	833	1705	2391	3293	3989	5145	7232	8820	11593	17042	19992	21570	25725	36515
	500	入力動力	Kw	0.12	0.21	0.44	0.58	0.74	0.85	1.22	2.03	2.69	4.23	5.57	6.25	8.32	10
		出力トルク	N・ｍ	53.51	86.63	200.9	320.5	376.3	492.9	667.4	1186	1695	2528	3450	3734	5370	6791
		出力O.H.L	N	833	1705	2391	3293	3989	5145	7232	8820	11593	17042	19992	21570	25725	36515
1/60	1800(r/min)	入力動力	Kw	0.22	0.35	0.79	0.89	0.94	1.29	1.6	2.58	3.13	5.14	6.88	8.82	10.2	15.3
		出力トルク	N・ｍ	34.59	55.47	148	172.5	183.3	283.2	345	594.9	709.5	1147	1627	2009	2489	3548
		出力O.H.L	N	833	1705	2391	3126	3989	5145	7232	8820	11593	17042	19992	21570	25725	36515
	1500	入力動力	Kw	0.21	0.34	0.76	0.84	0.89	1.24	1.52	2.46	2.92	4.78	6.34	8.21	9.45	14.4
		出力トルク	N・ｍ	37.73	61.94	164.6	192.1	201.9	316.5	384.2	662.5	781.1	1254	1784	2234	2754	3969
		出力O.H.L	N	833	1705	2391	3293	3989	5145	7232	8820	11593	17042	19992	21570	25725	36515
	1200	入力動力	Kw	0.19	0.31	0.71	0.79	0.84	1.14	1.42	2.3	2.71	4.43	5.88	7.56	8.63	13.3
		出力トルク	N・ｍ	41.45	69.48	185.2	216.6	230.3	354.8	436.1	755.6	870.2	1411	2009	2509	3087	4537
		出力O.H.L	N	833	1705	2391	3293	3989	5145	7232	8820	11593	17042	19992	21570	25725	36515
	1000	入力動力	Kw	0.18	0.29	0.66	0.74	0.81	1.05	1.33	2.14	2.6	4.13	5.5	7.09	8.06	12.4
		出力トルク	N・ｍ	44	75.46	200.9	235.2	258.7	284.2	476.3	826.1	970.2	1519	2205	2764	3391	5018
		出力O.H.L	N	833	1705	2391	3293	3989	5145	7232	8820	11593	17042	19992	21570	25725	36515
	500	入力動力	Kw	0.12	0.21	0.46	0.51	0.62	0.7	0.93	1.48	1.99	3.35	4.39	5.3	6.44	9.17
		出力トルク	N・ｍ	51.06	92.51	246	290.1	350.8	467.5	597.8	1039	1362	2254	3195	3734	4949	6791
		出力O.H.L	N	833	1705	2391	3293	3989	5145	7232	8820	11593	17042	19992	21570	25725	36515

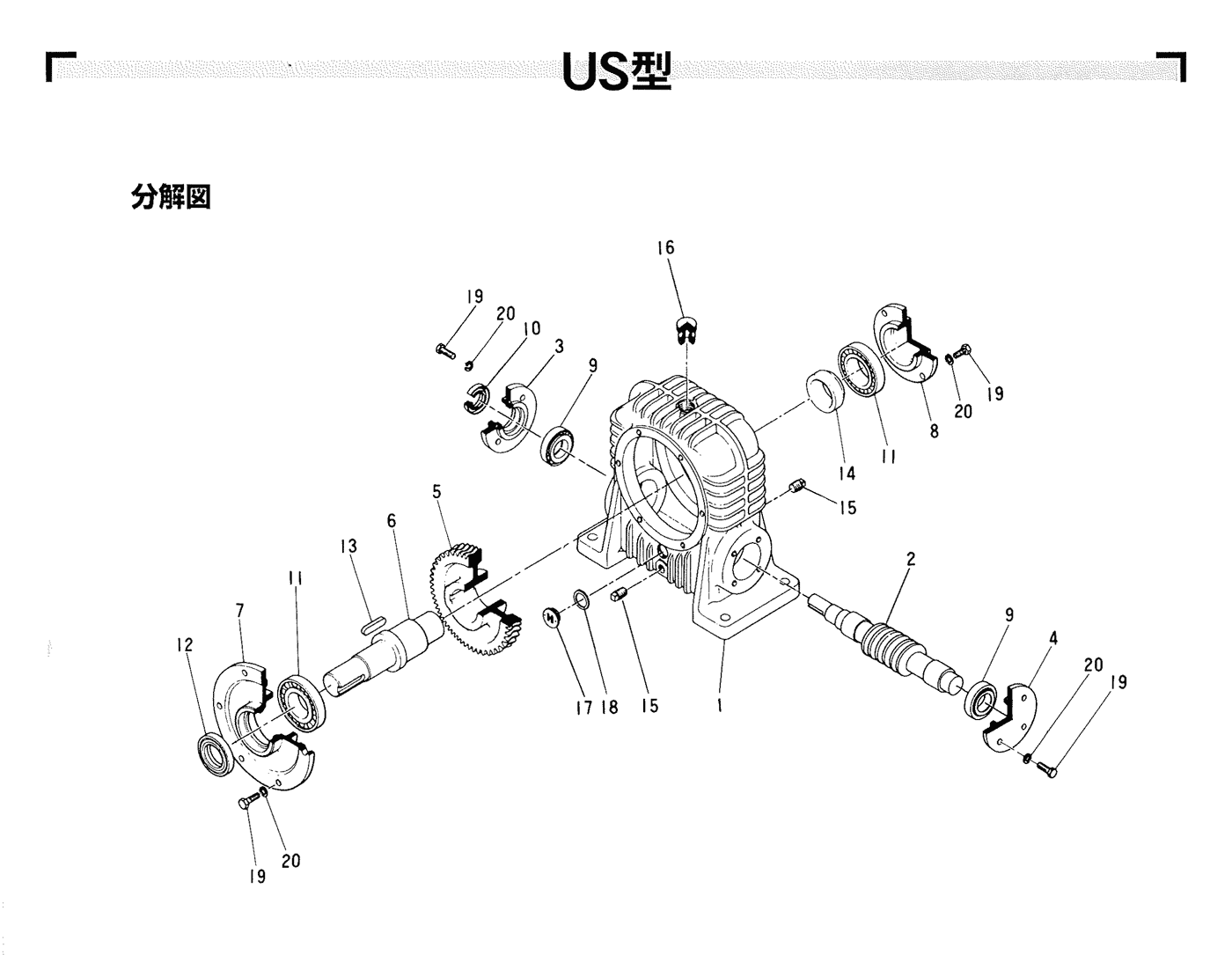

展開図

展開図

部品表

ケーシング
入力軸（ウォーム軸）
入力シールドカバー
入力エンドカバー
ウォームホイール
出力軸
出力シールドカバー
出力エンドカバー
入力軸受（ベアリング）
入力オイルシール
出力軸受（ベアリング）
出力オイルシール
出力軸キー
カラー
ドレンプラグ
オイルキャップ
油面計
Oリング
六角ボルト
スプリングワッシャー

ベアリング・オイルシール型番詳細

			43型	55型	70型	78型	85型	92型	102型	125型	150型	175型	200型	225型	250型	300型
US,US2	入力	ベアリング	30203	30204	30205	30205	30206	30206	30206	30307	30209	30310	30311	30312	30313	30316
	入力	オイルシール	17308	20358	25428	25428	30488	30488	305011	355511	355511	456812	507212	557812	608212	709212
	出力	ベアリング	6203	6204	6206	6206	6207	30208	30209	30210	30211	30213	30214	30316	30317	30320
	出力	オイルシール	17308	20358	284811	305011	355511	406212	456812	50659	557812	628512	689012	8010513	8511013	10012513

※オイルシールはJIS規格のタイプ4（旧JIS規格のD型）を使用しています。
