VW

70型 92型 102型 125型 150型 175型 200型

伝動能力表展開図

ベアリング・オイルシール型番詳細

図面

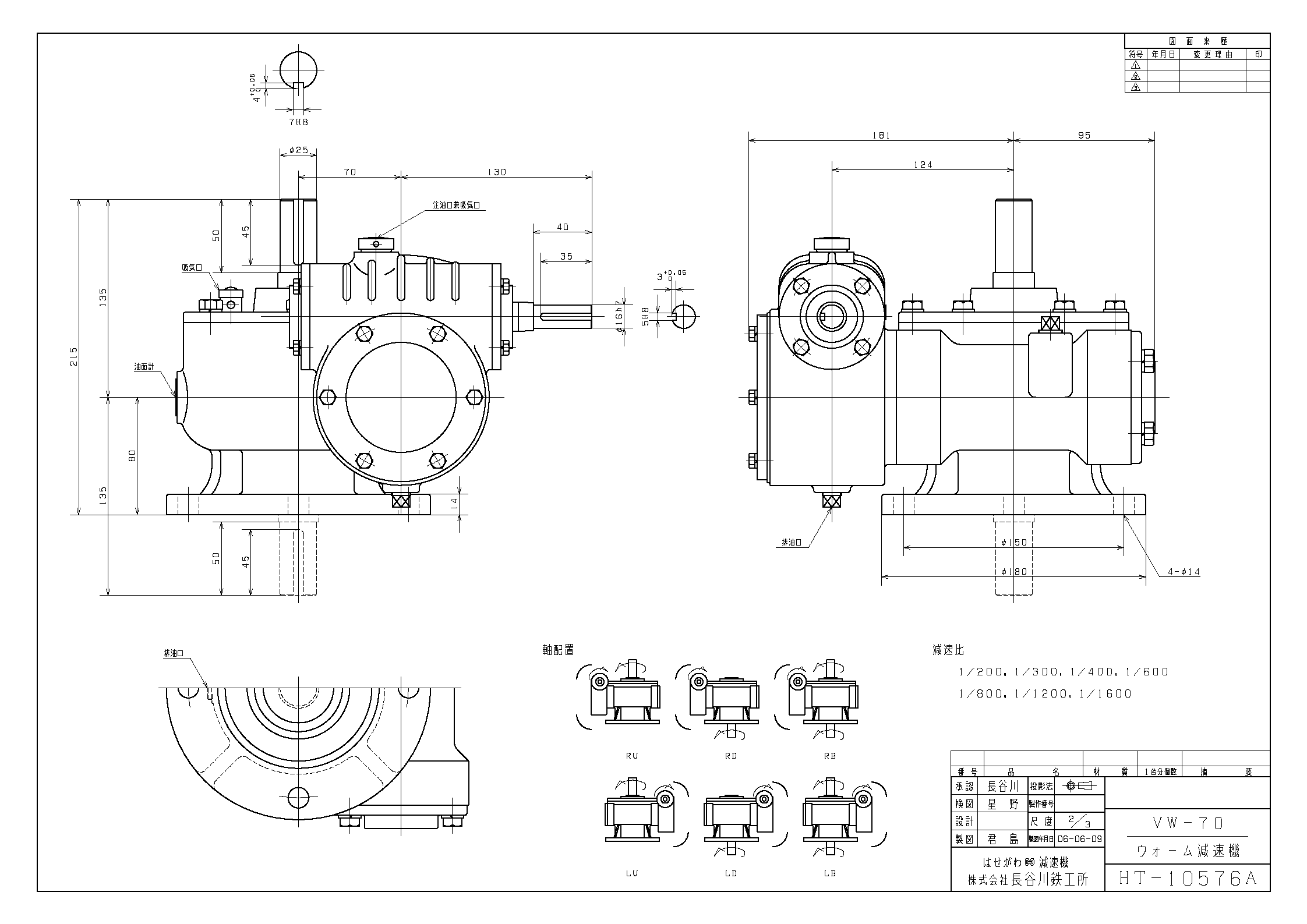

70型

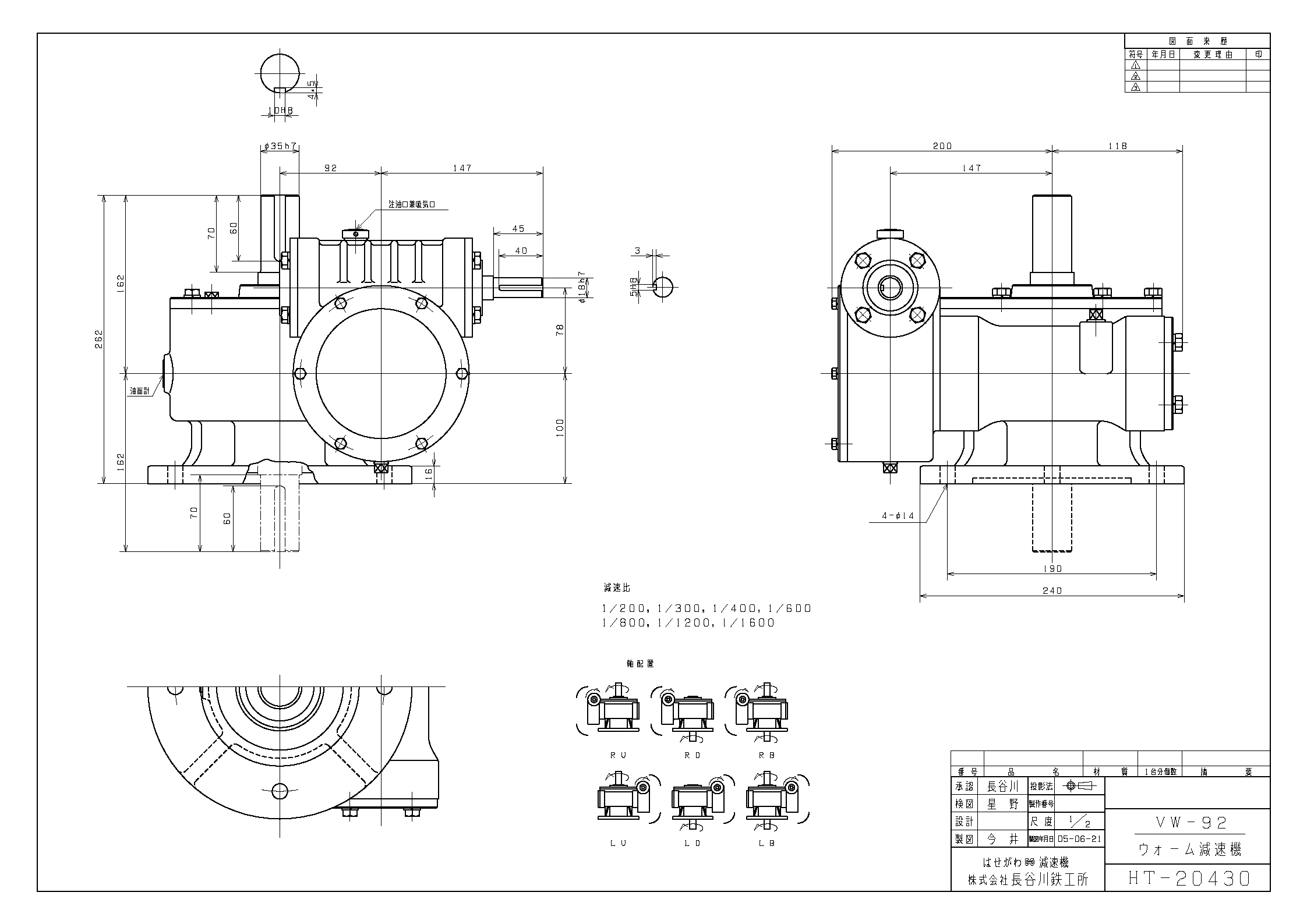

92型

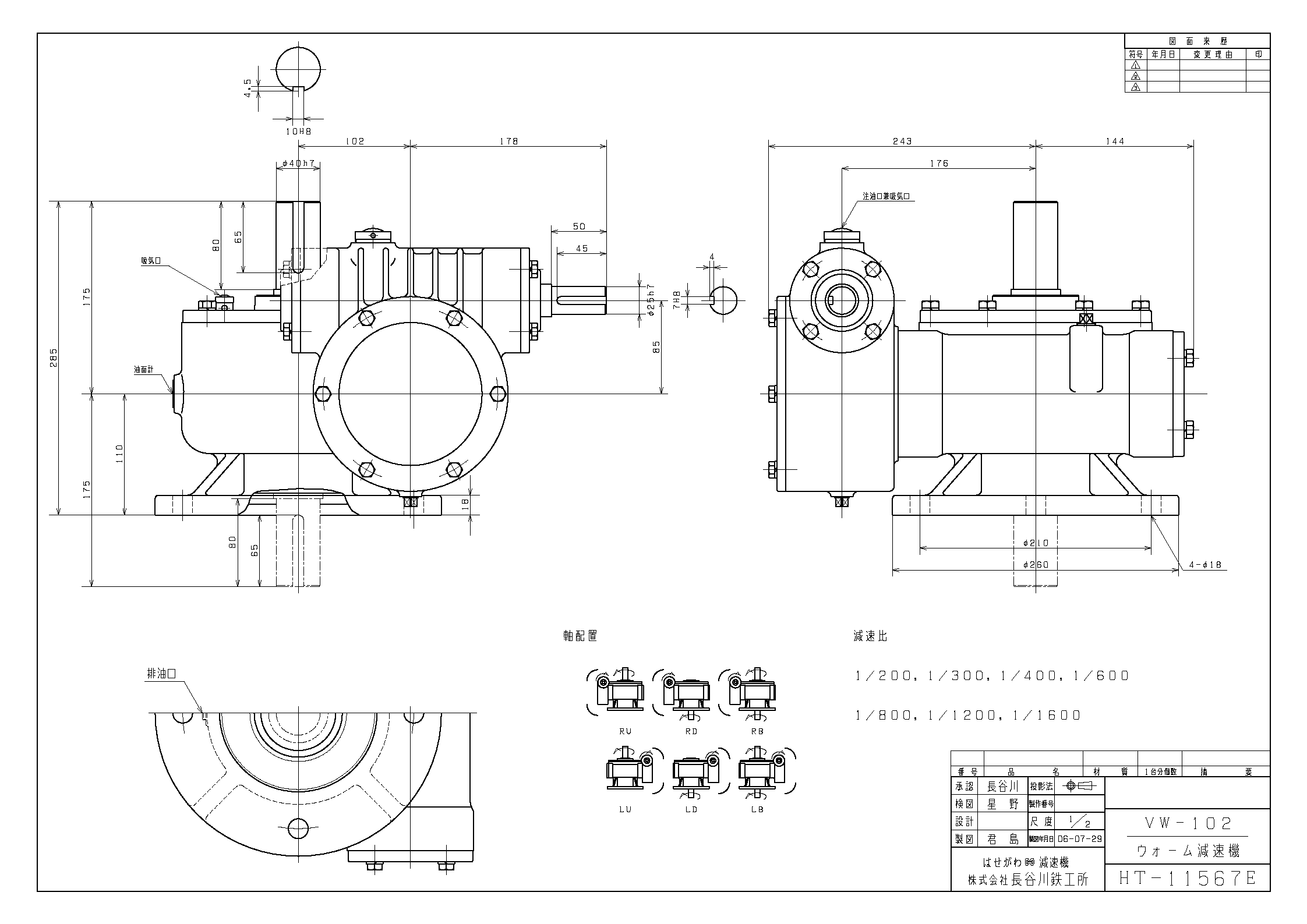

102型

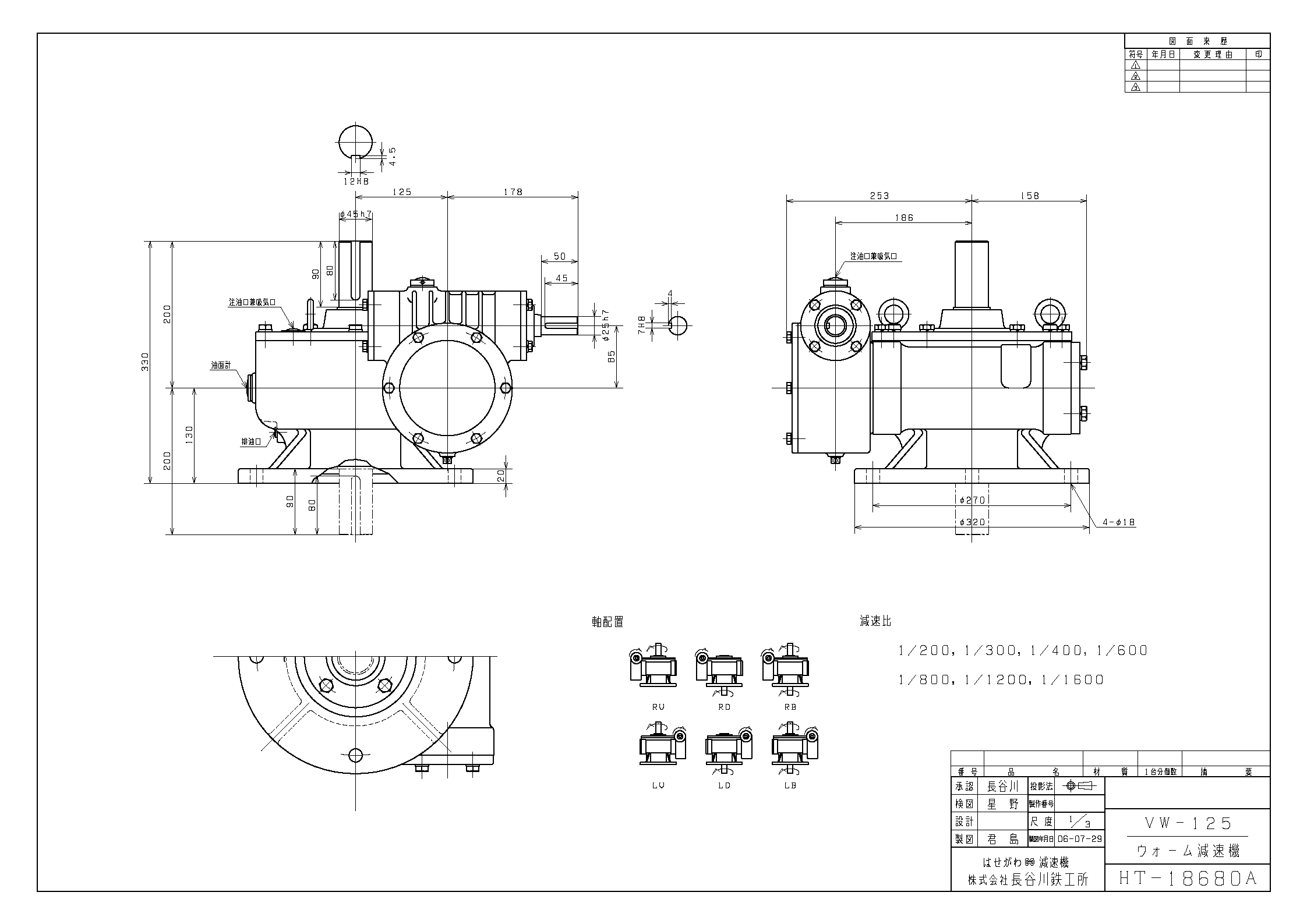

125型

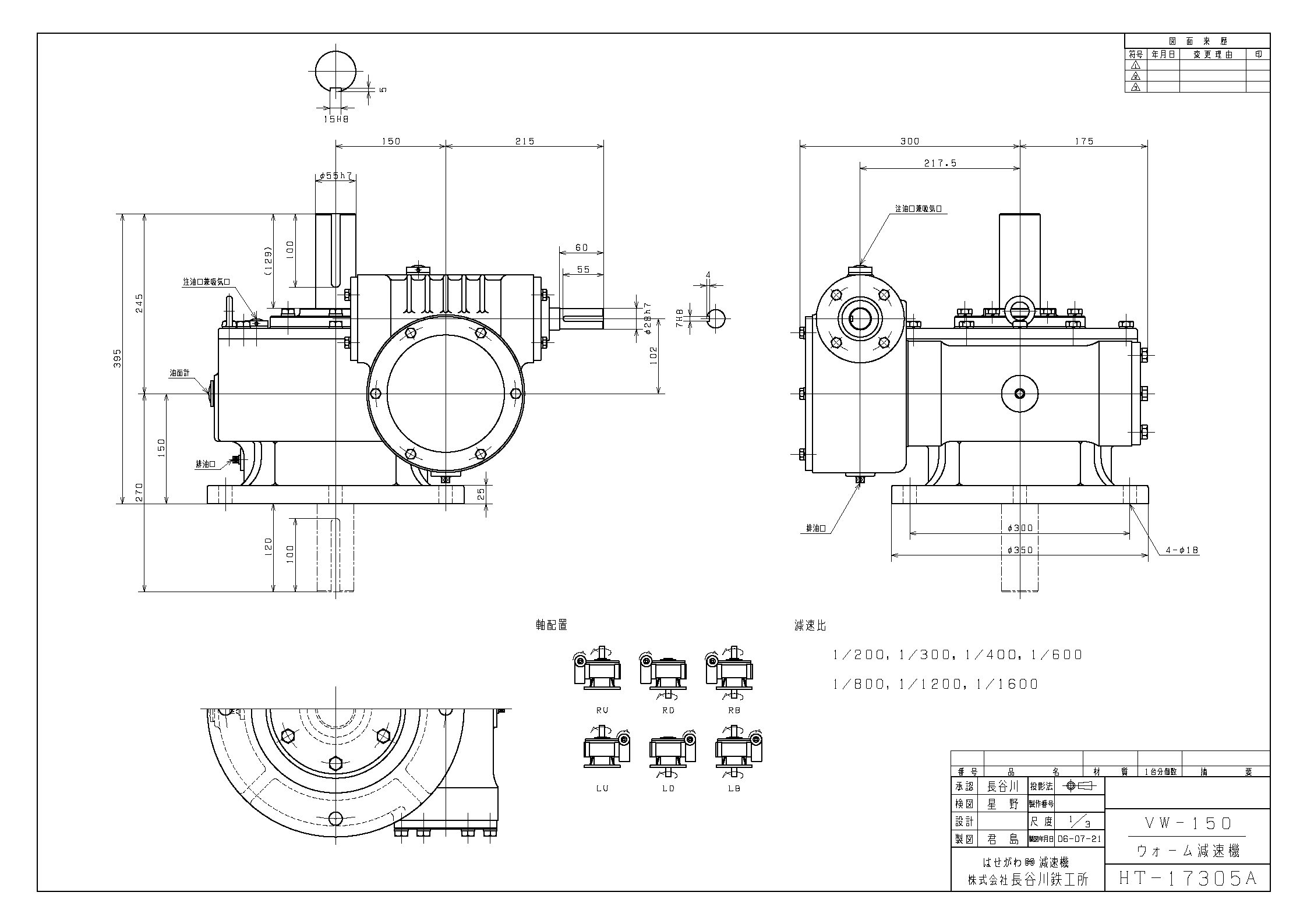

150型

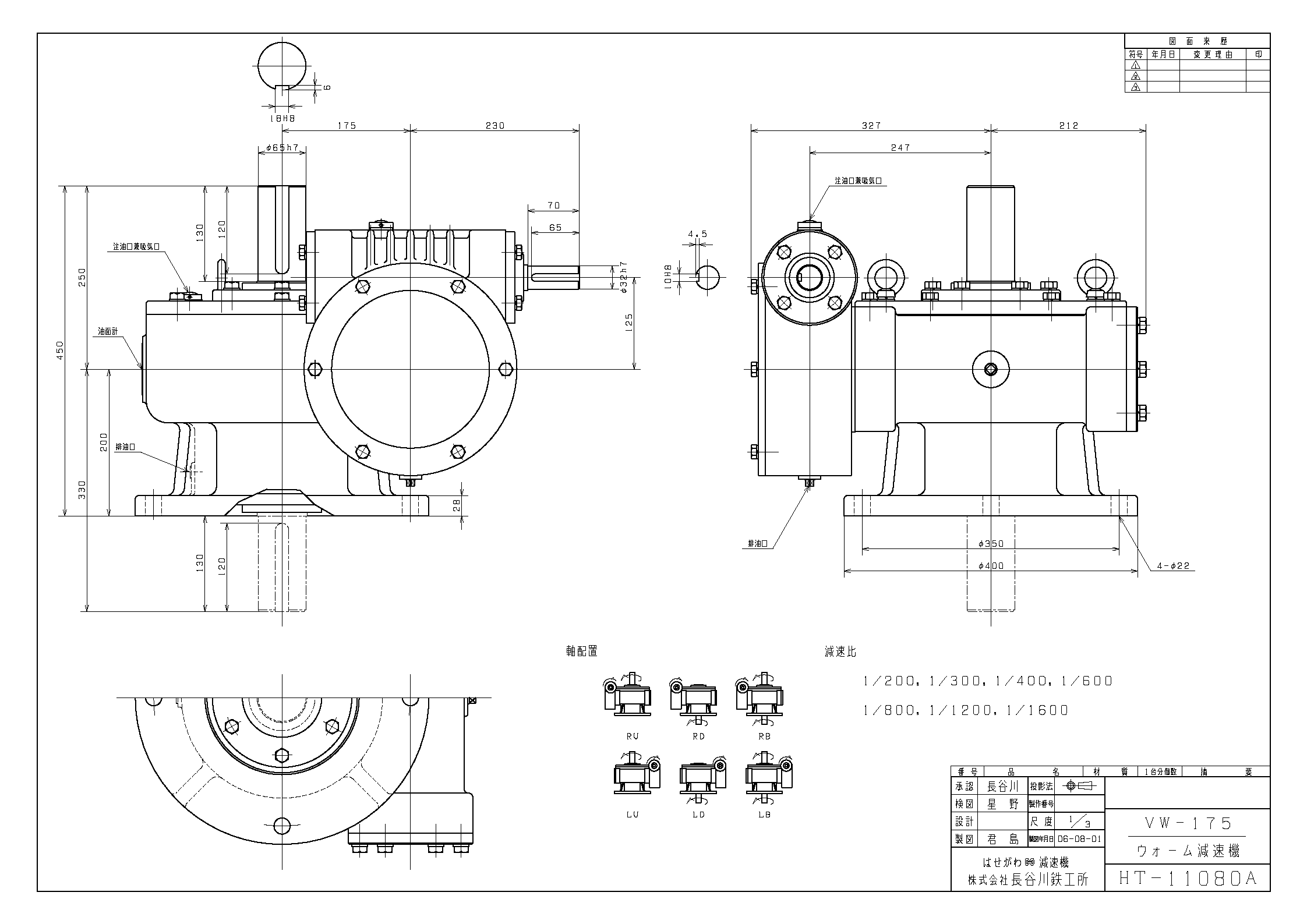

175型

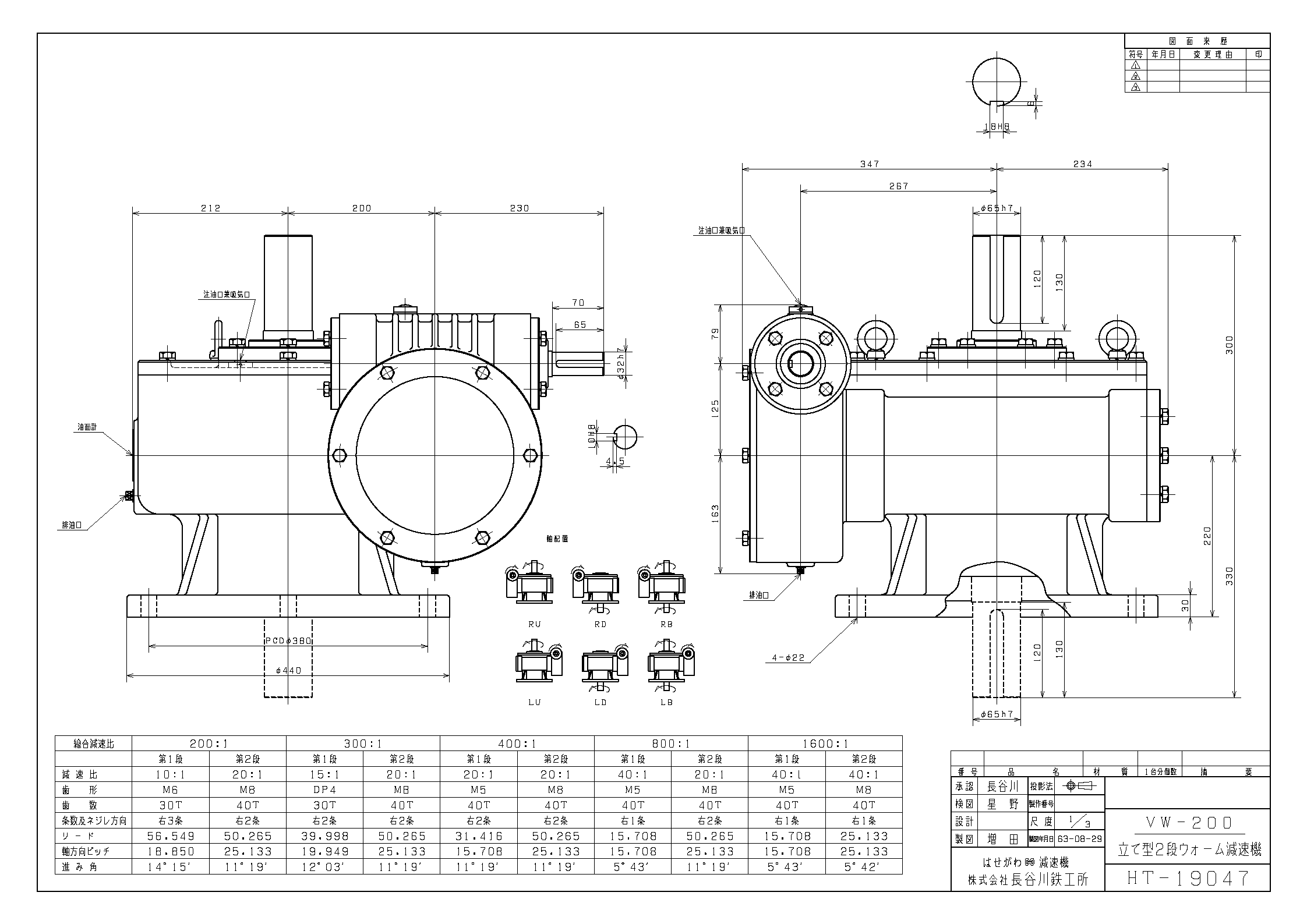

200型

伝動能力表

減速比	入力軸回転数	項目	単位	70型	92型	102型	125型	150型	175型	200型
1/200	1800(r/min)	入力動力	Kw	0.31	0.75	1.11	1.53	3	4.4	5.07
		出力トルク	N・ｍ	180.3	494.9	738.9	1049	1921	3175	4224.0
		出力O.H.L	N	2205	4753	6674	8144	14377	18453	24627
	1500	入力動力	Kw	0.27	0.64	0.94	1.3	2.56	3.74	4.31
		出力トルク	N・ｍ	180.3	494.9	738.9	1049	1921	3175	4224.0
		出力O.H.L	N	2205	4753	6674	8144	14377	18453	24627
1/300	1800(r/min)	入力動力	Kw	0.22	0.55	0.8	1.1	2.06	3.1	3.57
		出力トルク	N・ｍ	180.3	494.9	738.9	1049	1921	3175	4224.0
		出力O.H.L	N	2205	4753	6674	8144	14377	18453	24627
	1500	入力動力	Kw	0.2	0.47	0.69	0.94	1.76	2.64	3.05
		出力トルク	N・ｍ	180.3	494.9	738.9	1049	1921	3175	4224.0
		出力O.H.L	N	2205	4753	6674	8144	14377	18453	24627
1/400	1800(r/min)	入力動力	Kw	0.18	0.44	0.63	0.86	1.58	2.41	2.77
		出力トルク	N・ｍ	180.3	494.9	738.9	1049	1921	3175	4224.0
		出力O.H.L	N	2205	4753	6674	8144	14377	18453	24627
	1500	入力動力	Kw	0.15	0.37	0.54	0.74	1.34	2.06	2.37
		出力トルク	N・ｍ	180.3	494.9	738.9	1049	1921	3175	4224.0
		出力O.H.L	N	2205	4753	6674	8144	14377	18453	24627
1/800	1800(r/min)	入力動力	Kw	0.12	0.27	0.39	0.53	0.95	1.42	1.66
		出力トルク	N・ｍ	180.3	494.9	738.9	1049	1921	3175	4224.0
		出力O.H.L	N	2205	4753	6674	8144	14377	18453	24627
	1500	入力動力	Kw	0.1	0.23	0.33	0.46	0.81	1.22	1.42
		出力トルク	N・ｍ	180.3	494.9	738.9	1049	1921	3175	4224.0
		出力O.H.L	N	2205	4753	6674	8144	14377	18453	24627
1/1600	1800(r/min)	入力動力	Kw	0.082	0.18	0.26	0.35	0.63	0.92	1.2
		出力トルク	N・ｍ	180.3	494.9	738.9	1049	1921	3175	4224.0
		出力O.H.L	N	2205	4753	6674	8144	14377	18453	24627
	1500	入力動力	Kw	0.071	0.16	0.22	0.3	0.54	0.76	1.02
		出力トルク	N・ｍ	180.3	494.9	738.9	1049	1921	3175	4224.0
		出力O.H.L	N	2205	4753	6674	8144	14377	18453	24627

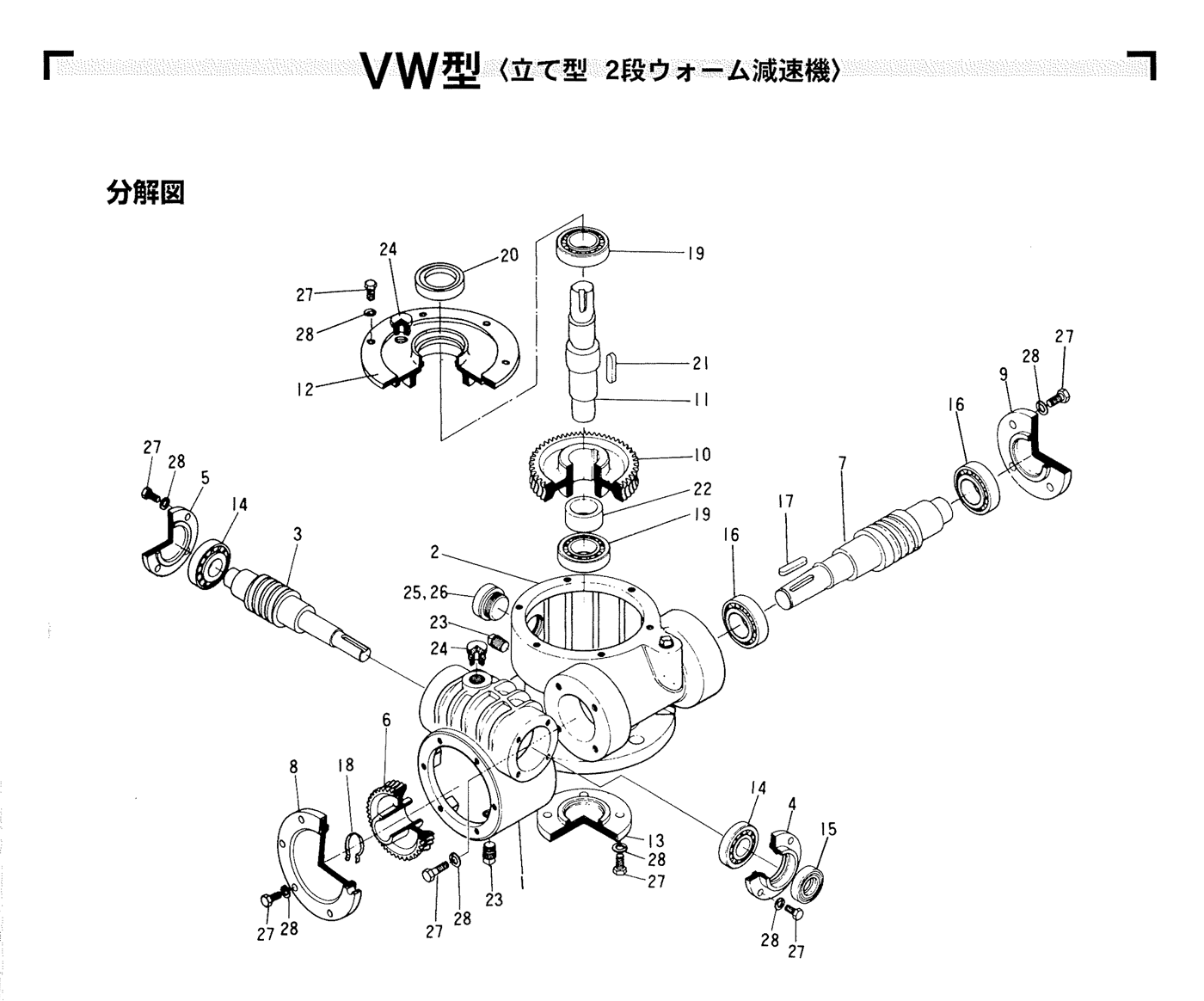

展開図

展開図

部品表

1段ケーシング
2段ケーシング
入力軸（ウォーム軸）
入力シールドカバー
入力エンドカバー
中間軸ウォームホイール
中間軸（ウォーム軸）
中間軸シールドカバー
中間軸エンドカバー
出力軸ウォームホイール
出力軸
出力シールドカバー
出力エンドカバー
入力軸受（ベアリング）
入力オイルシール
中間軸受（ベアリング）
中間軸キー
Cリング
出力軸受（ベアリング）
出力オイルシール
出力軸キー
カラー
ドレンプラグ
オイルキャップ
油面計
Oリング
六角ボルト
スプリングワッシャー

ベアリング・オイルシール型番詳細

			70型	92型	102型	125型	150型	175型	200型
VW	入力	ベアリング	30204	30205	30206	30206	30306	30307	30307
	入力	オイルシール	20358	224210	30488	30488	305011	355511	355511
	中間	ベアリング	30205	30206	30207	30208	30209	30310	30311
	出力	ベアリング	30206	30208	30209	30210	30311	30214	30214
	出力	オイルシール	284811	406212	456812	50659	557812	689012	689012

※オイルシールはJIS規格のタイプ4（旧JIS規格のD型）を使用しています。
