WS
図面

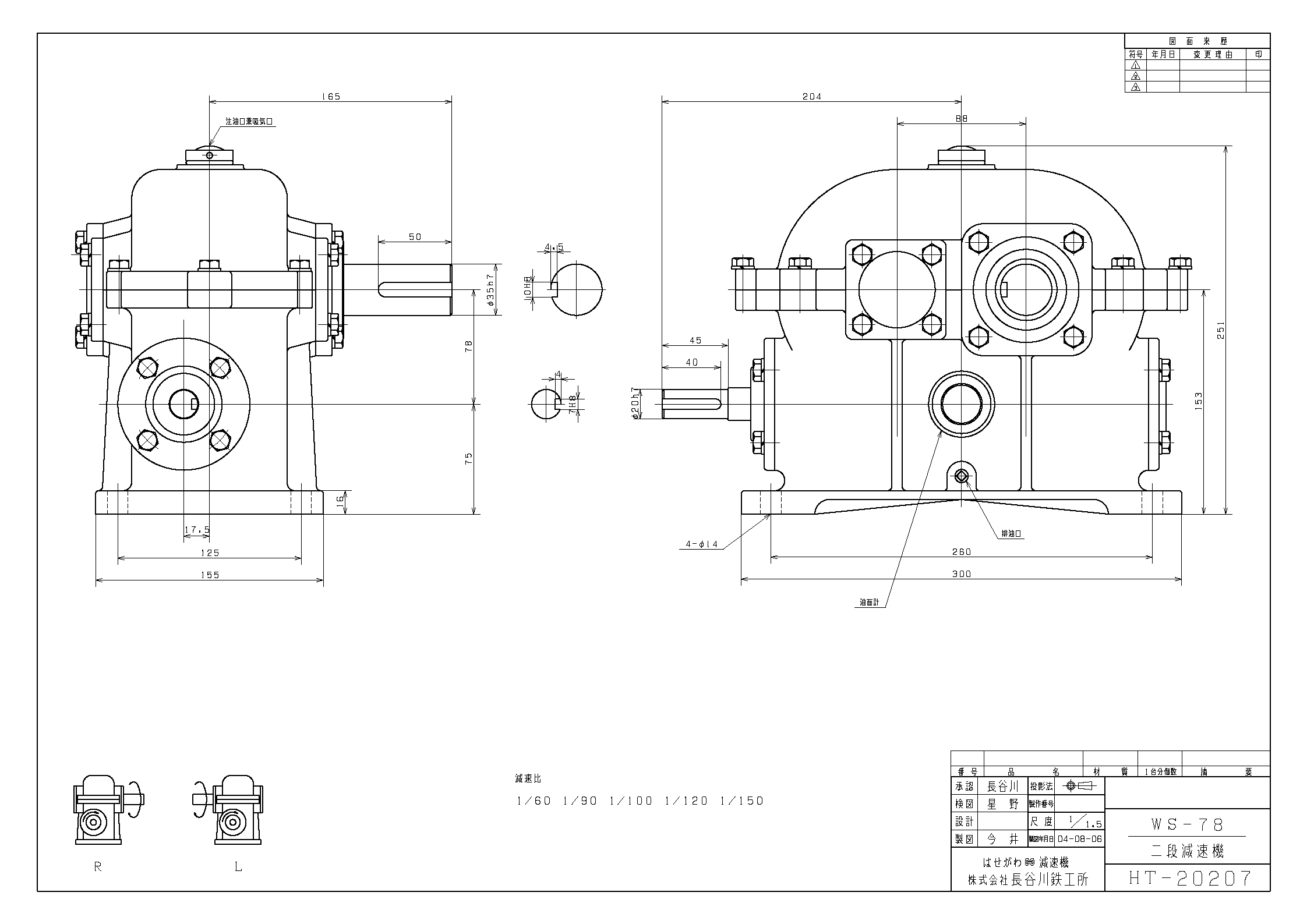

78型

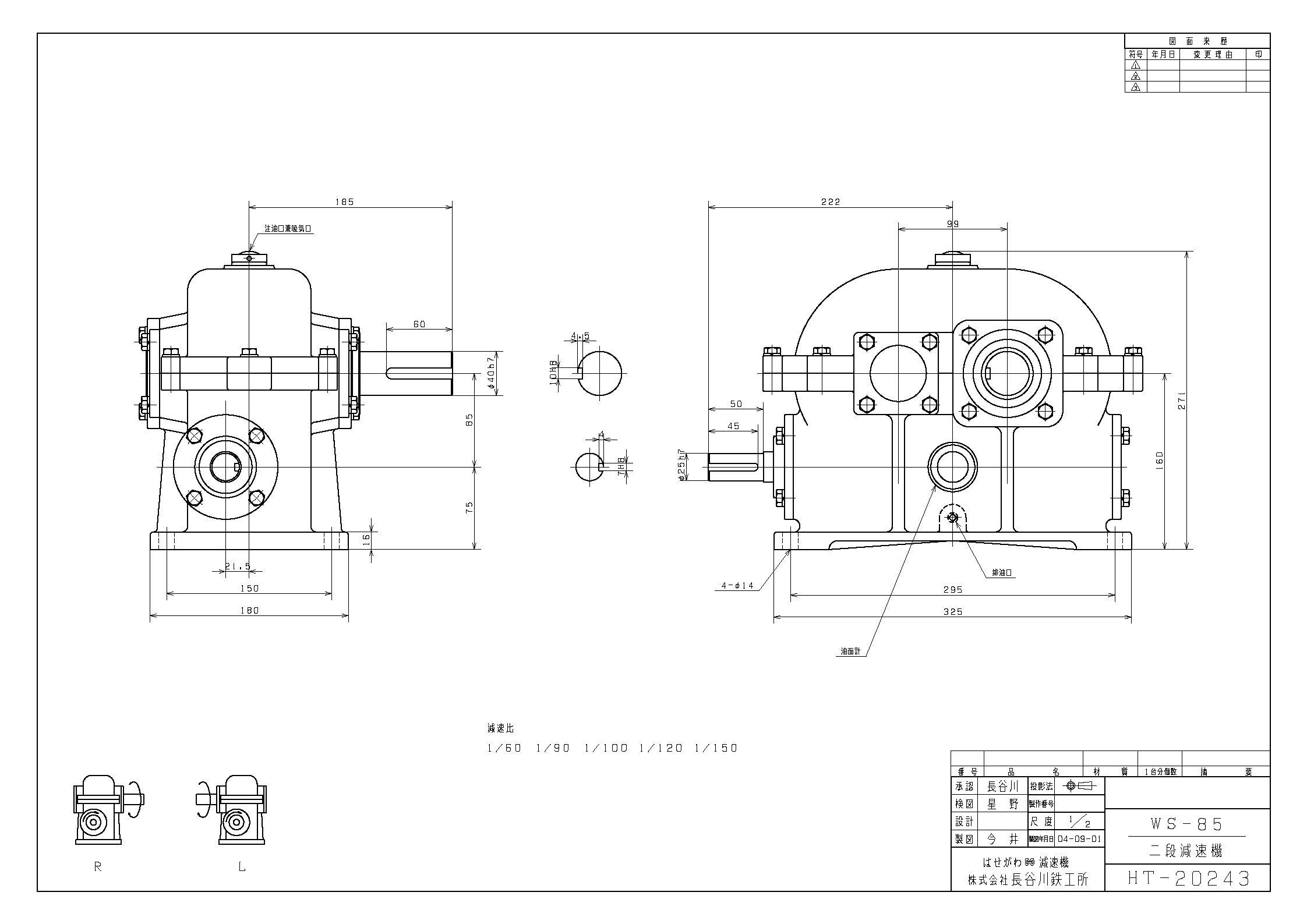

85型

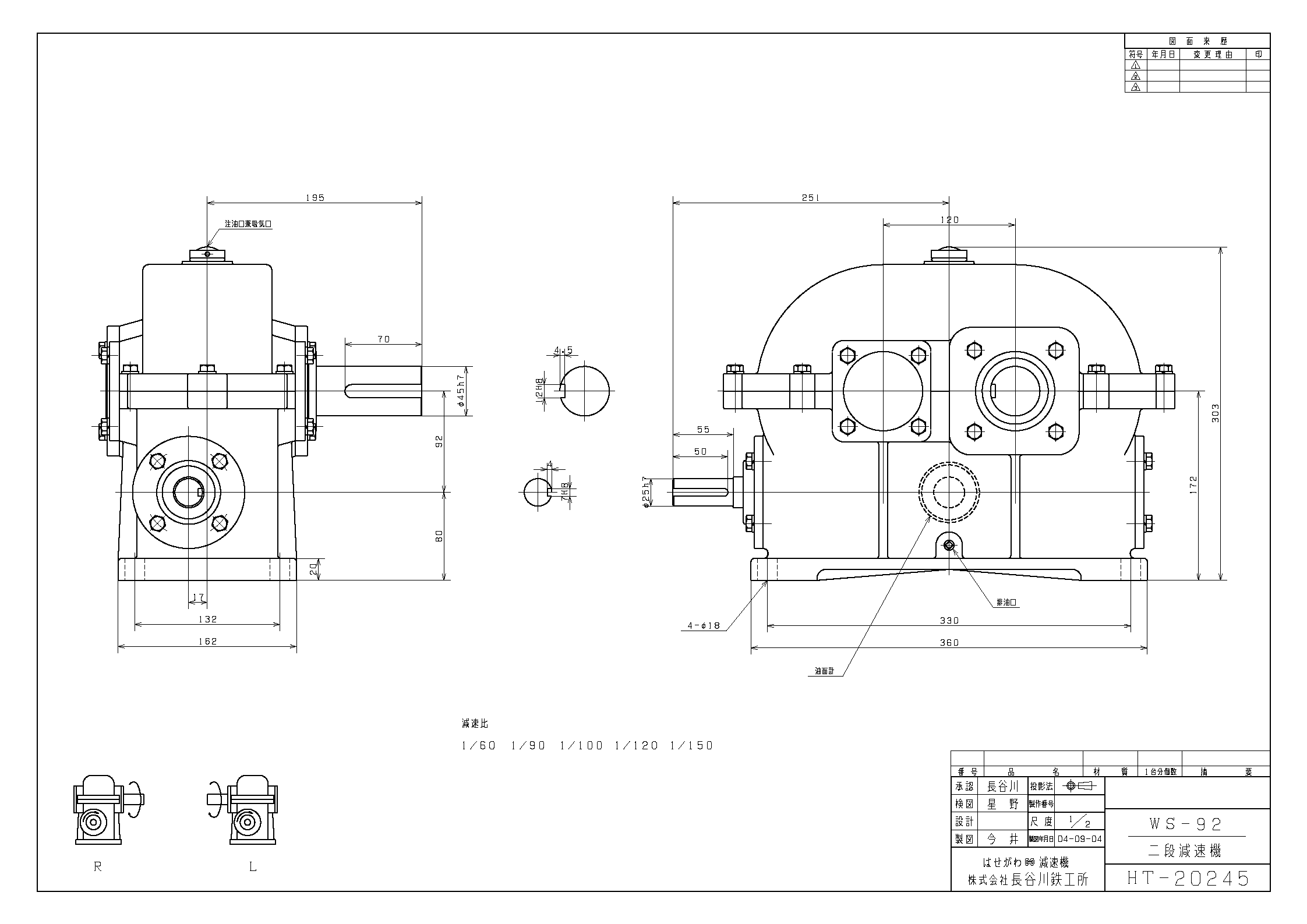

92型

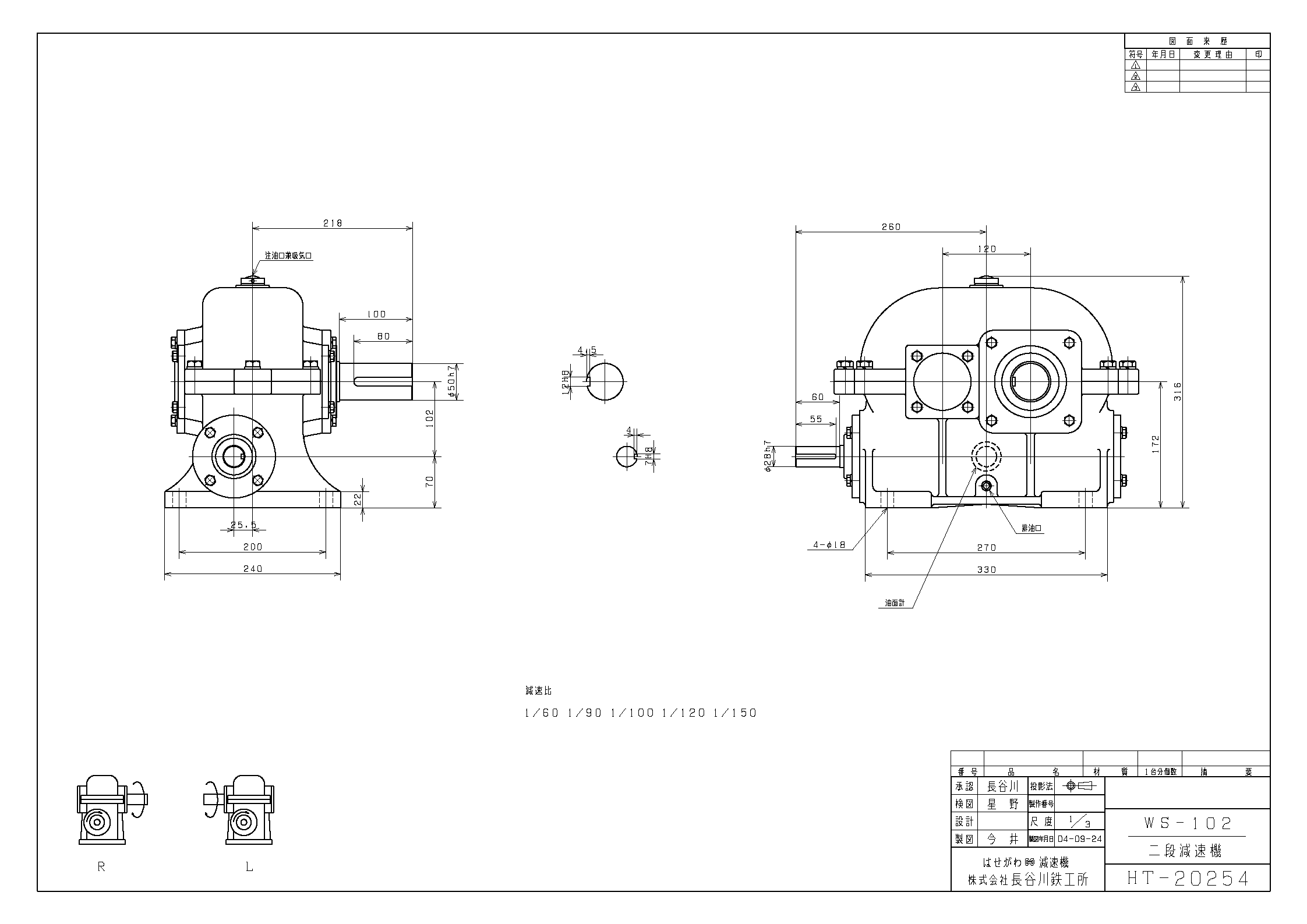

102型

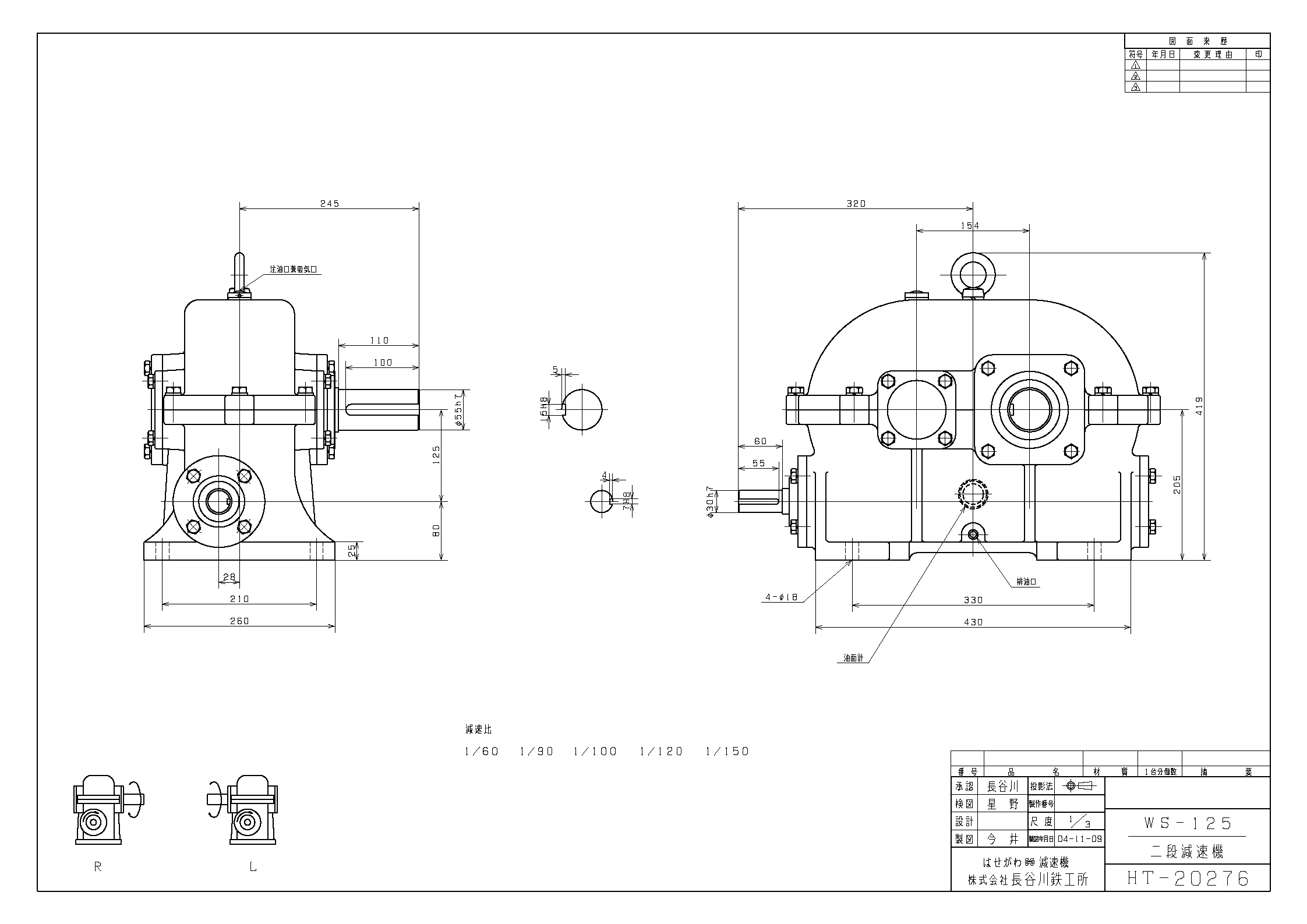

125型

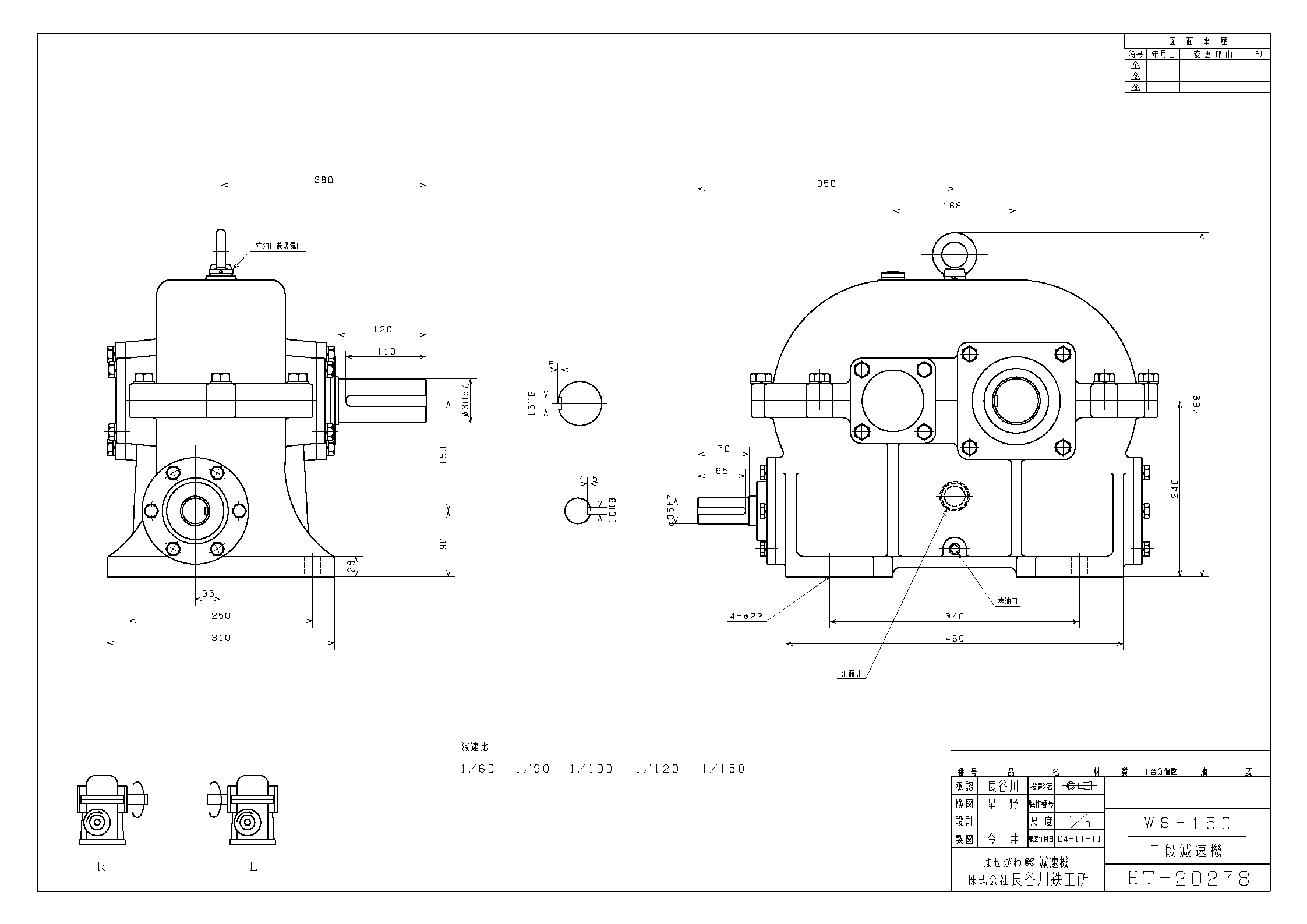

150型

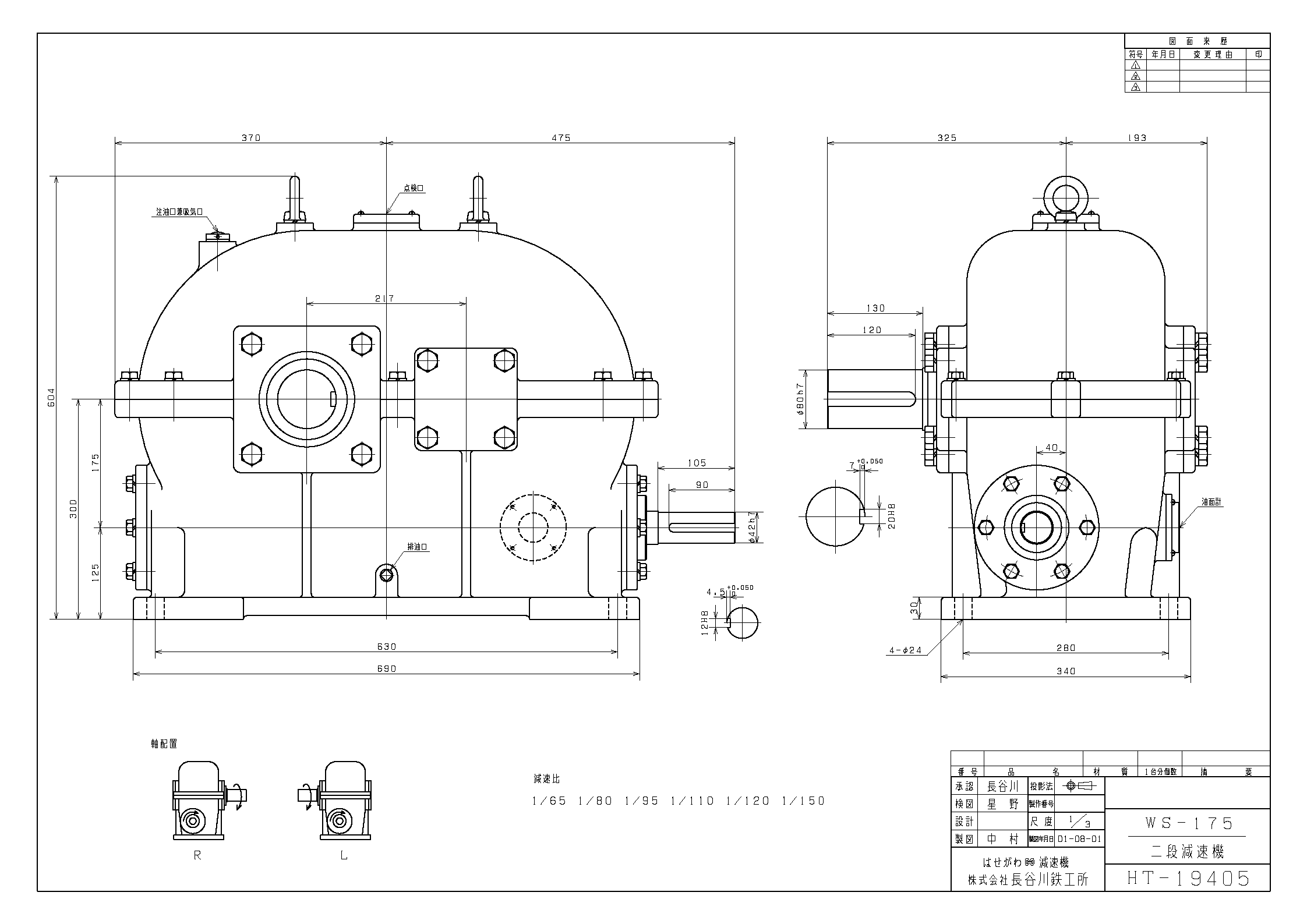

175型
伝動能力表
| 減速比 | 入力軸回転数 | 項目 | 単位 | 78型 | 85型 | 92型 | 102型 | 125型 | 150型 | 175型 |
| 1/60 | 1800(r/min) | 入力動力 | Kw | 1.99 | 2.98 | 4.20 | 5.65 | 6.94 | 8.91 | 13.95 |
| 出力トルク | N・ｍ | 494.9 | 738.9 | 1049 | 1450 | 1921 | 2489 | 3940 | ||
| 出力O.H.L | N | 4753 | 6674 | 8144 | 10702 | 13965 | 16895 | 24745 | ||
| 1500 | 入力動力 | Kw | 1.68 | 2.52 | 3.55 | 4.76 | 5.89 | 7.49 | 11.63 | |
| 出力トルク | N・ｍ | 494.9 | 738.9 | 1049 | 1450 | 1921 | 2489 | 3940 | ||
| 出力O.H.L | N | 4753 | 6674 | 8144 | 10702 | 13965 | 16895 | 24745 | ||
| 1/90 | 1800(r/min) | 入力動力 | Kw | 1.44 | 2.17 | 3.1 | 4.19 | 5.06 | 6.25 | 9.99 |
| 出力トルク | N・ｍ | 494.9 | 738.9 | 1049 | 1450 | 1921 | 2489 | 3940 | ||
| 出力O.H.L | N | 4753 | 6674 | 8144 | 10702 | 13965 | 16895 | 24745 | ||
| 1500 | 入力動力 | Kw | 1.22 | 1.84 | 2.62 | 3.57 | 4.29 | 5.33 | 8.42 | |
| 出力トルク | N・ｍ | 494.9 | 738.9 | 1049 | 1450 | 1921 | 2489 | 3940 | ||
| 出力O.H.L | N | 4753 | 6674 | 8144 | 10702 | 13965 | 16895 | 24745 | ||
| 1/100 | 1800(r/min) | 入力動力 | Kw | 1.34 | 1.95 | 2.81 | 3.9 | 4.28 | 5.39 | 8.9 |
| 出力トルク | N・ｍ | 494.9 | 738.9 | 1049 | 1450 | 1921 | 2489 | 3940 | ||
| 出力O.H.L | N | 4753 | 6674 | 8144 | 10702 | 13965 | 16895 | 24745 | ||
| 1500 | 入力動力 | Kw | 1.14 | 1.64 | 2.39 | 3.31 | 3.65 | 4.58 | 7.51 | |
| 出力トルク | N・ｍ | 494.9 | 738.9 | 1049 | 1450 | 1921 | 2489 | 3940 | ||
| 出力O.H.L | N | 4753 | 6674 | 8144 | 10702 | 13965 | 16895 | 24745 | ||
| 1/120 | 1800(r/min) | 入力動力 | Kw | 1.17 | 1.75 | 2.44 | 3.25 | 3.87 | 4.95 | 8.14 |
| 出力トルク | N・ｍ | 494.9 | 738.9 | 1049 | 1450 | 1921 | 2489 | 3940 | ||
| 出力O.H.L | N | 4753 | 6674 | 8144 | 10702 | 13965 | 16895 | 24745 | ||
| 1500 | 入力動力 | Kw | 0.99 | 1.5 | 2.03 | 2.74 | 3.33 | 4.19 | 6.87 | |
| 出力トルク | N・ｍ | 494.9 | 738.9 | 1049 | 1450 | 1921 | 2489 | 3940 | ||
| 出力O.H.L | N | 4753 | 6674 | 8144 | 10702 | 13965 | 16895 | 24745 | ||
| 1/150 | 1800(r/min) | 入力動力 | Kw | 0.96 | 1.52 | 1.95 | 2.78 | 3.53 | 4.28 | 6.66 |
| 出力トルク | N・ｍ | 494.9 | 738.9 | 1049 | 1450 | 1921 | 2489 | 3940 | ||
| 出力O.H.L | N | 4753 | 6674 | 8144 | 10702 | 13965 | 16895 | 24745 | ||
| 1500 | 入力動力 | Kw | 0.81 | 1.29 | 1.67 | 2.38 | 2.98 | 3.66 | 5.62 | |
| 出力トルク | N・ｍ | 494.9 | 738.9 | 1049 | 1450 | 1921 | 2489 | 3940 | ||
| 出力O.H.L | N | 4753 | 6674 | 8144 | 10702 | 13965 | 16895 | 24745 |

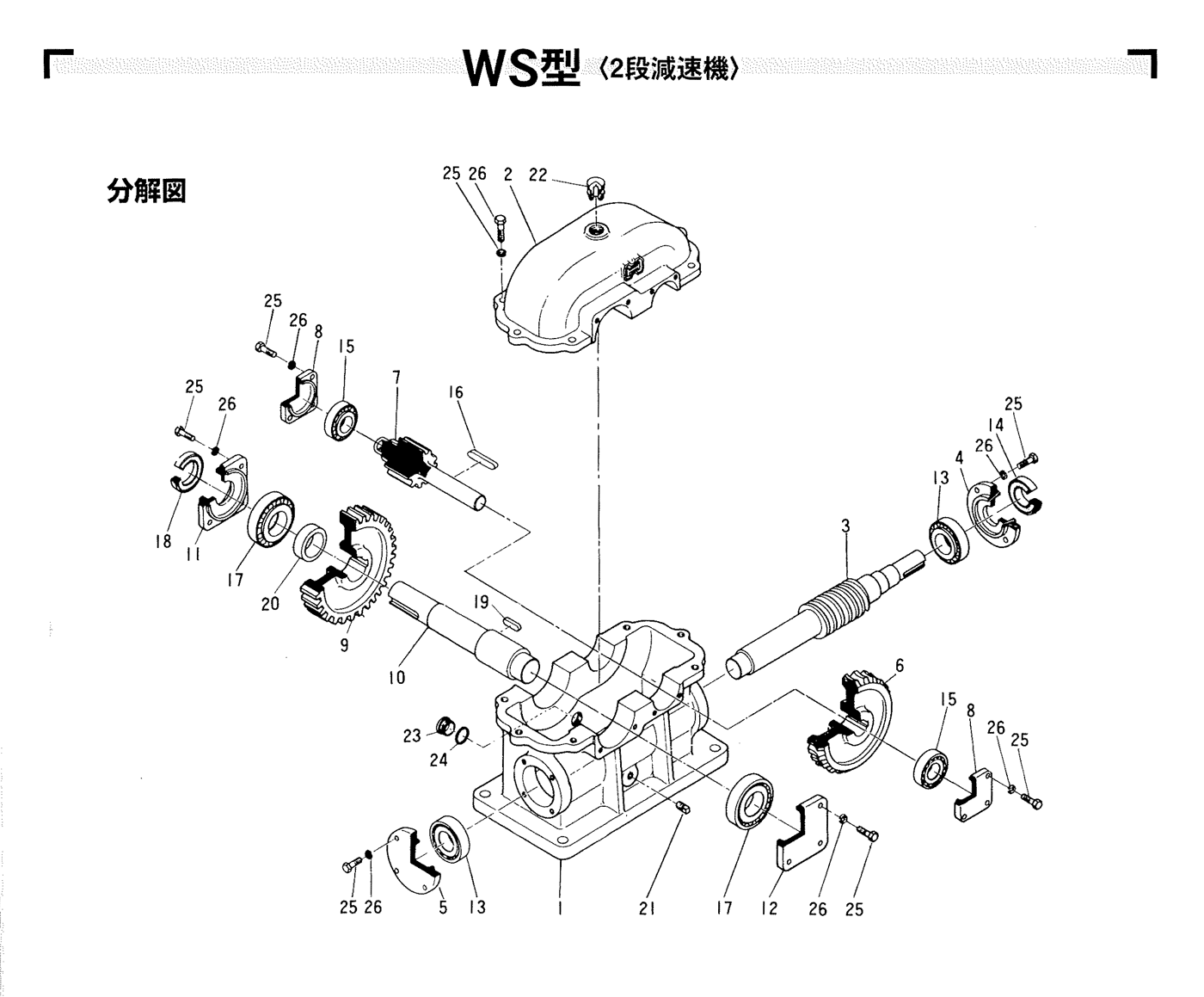

展開図
部品表
- ケーシング
- ケーシングカバー
- 入力軸（ウォーム軸）
- 入力シールドカバー
- 入力エンドカバー
- 中間軸ウォームホイール
- 中間軸（ピニオン軸）
- 中間軸エンドカバー
- 出力軸ウォームホイール
- 出力軸
- 出力シールドカバー
- 出力エンドカバー
- 入力軸受（ベアリング）
- 入力オイルシール
- 中間軸受（ベアリング）
- 中間軸キー
- 出力軸受（ベアリング）
- 出力オイルシール
- 出力軸キー
- カラー
- ドレンプラグ
- オイルキャップ
- 油面計
- Oリング
- 六角ボルト
- スプリングワッシャー
ベアリング・オイルシール型番詳細
| 78型 | 85型 | 92型 | 102型 | 125型 | 150型 | 175型 | |||
| WS | 入力 | ベアリング | 30205 | 30206 | 30206 | 30306 | 30307 | 30308 | 30310 22212K |
| オイルシール | 224210 | 284811 | 284811 | 305011 | 355511 | 406212 | 456812 | ||
| 中間 | ベアリング | 6205 | 6206 | 6207 | 6208 | 6209 | 6210 | 30212 | |
| 出力 | ベアリング | 6207 | 6208 | 6209 | 6311 | 6312 | 6313 | 6217 | |
| オイルシール | 355511 | 406212 | 45608 | 557812 | 608212 | 658812 | 8511013 | ||
※オイルシールはJIS規格のタイプ4（旧JIS規格のD型）を使用しています。
